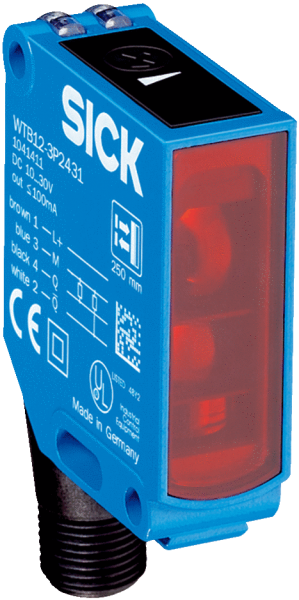

Каталог·Фотоэлектрические датчики·WTB12-3P2461S02 Фотоэлектрический датчик с отражением от объекта 30...700 мм, 10...30 В DC

1055582 — WTB12-3P2461S02 Фотоэлектрический датчик с отражением

WTB12-3P2461S02
SICK
Заказной №1055582
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление заднего фона
    Размеры (Ш x В x Г)15,6 mm x 48,5 mm x 42 mm
    Форма корпуса (выход света)Прямоугольный
    Дистанция работы, макс.30 mm ... 700 mm 1)
    Расстояние срабатывания50 mm ... 700 mm 2)
    Вид излученияВидимый красный свет
    Источник светаСветодиод PinPoint 3)
    Размеры светового пятна (расстояние)Ø 9 mm (400 mm)
    НастройкаПотенциометр, 5 оборотов
    Особые свойства

    Расстояние срабатывания ограничено до 700 мм +/- 100 мм

    Расстояние срабатывания по умолчанию: 200 мм

    • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
    • 2) +/- 100 mm.
    • 3) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация≤ 5 Vss 2)
    Потребление тока≤ 40 mA 3)
    Переключающий выходPNP
    Функция выходного сигналаКомплементарный
    Тип переключенияСВЕТЛО/ТЕМНО
    Сигнальное напряжение PNP HIGH/LOW> Uv - 2,5 V / ca. 0 V
    Выходной ток Iмакс.100 mA
    Оценка≤ 700 µs 4)
    Частота переключения± 750 Hz 5)
    Тип подключенияРазъем M12, 4-конт.
    Схемы защиты

    A 6)

    C 7)

    D 8)

    Класс защитыIII
    Вес120 g
    Специальный продукт✔
    Материал корпусаМеталл
    Тип защиты

    IP66

    IP67

    IP69K

    Диапазон температур при работе–40 °C ... +60 °C
    Диапазон температур при хранении–40 °C ... +75 °C
    № файла ULNRKH.E181493 & NRKH7.E181493
    • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) Продолжительность сигнала при омической нагрузке.
    • 5) При соотношении светло/темно 1:1.
    • 6) А = подключения UV с защитой от переполюсовки.
    • 7) C = подавление импульсных помех.
    • 8) D = выходы с защитой от короткого замыкания.
  • Классификации
    ECl@ss 5.027270904
    ECl@ss 5.1.427270904
    ECl@ss 6.027270904
    ECl@ss 6.227270904
    ECl@ss 7.027270904
    ECl@ss 8.027270904
    ECl@ss 8.127270904
    ECl@ss 9.027270904
    ETIM 5.0EC002719
    ETIM 6.0EC002719
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Схема соединений cd-083 Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC002719
ECl@ss27270904
UNSPSC39121528
Вес, кг120 g
Оценка≤ 700 µs 4)
Размер15,6 mm x 48,5 mm x 42 mm
МатериалМеталл
№ файла ULNRKH.E181493 & NRKH7.E181493
НастройкаПотенциометр, 5 оборотов
Тип защитыIP66IP67IP69K
Схемы защитыA 6)C 7)D 8)
Вид излученияВидимый красный свет
Форма корпусаПрямоугольный
Источник светаСветодиод PinPoint 3)
Особые свойстваРасстояние срабатывания ограничено до 700 мм +/- 100 ммРасстояние срабатывания по умолчанию: 200 мм
Потребление тока≤ 40 mA 3)
Тип переключенияСВЕТЛО/ТЕМНО
Степень защиты (IP)III
Выходной ток Iмакс.100 mA
Переключающий выходPNP
Специальный продукт✔
3) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В10 V DC ... 30 V DC 1)
Остаточная пульсация≤ 5 Vss 2)
Частота переключения± 750 Hz 5)
Дистанция работы, макс.30 mm ... 700 mm 1)
Размеры светового пятнаØ 9 mm (400 mm)
Расстояние срабатывания50 mm ... 700 mm 2)
Функция выходного сигналаКомплементарный
Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление заднего фона
Электрическое подсоединениеРазъем M12, 4-конт.
Сигнальное напряжение PNP HIGH/LOW> Uv - 2,5 V / ca. 0 V
Диапазон температур при работе–40 °C ... +60 °C
5) При соотношении светло/темно 11.
Диапазон температур при хранении–40 °C ... +75 °C
