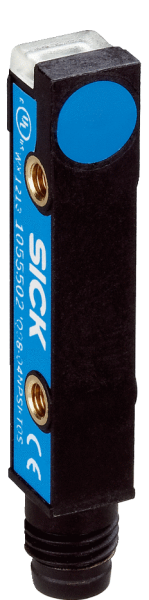

Указания по установке Схема соединений cd-002 Габаритный чертеж IQ08, штекер Показать всё Скрыть всёХарактеристики
| A | 4 mm |
|---|---|
| B | 24 mm |
| C | 8 mm |
| D | 12 mm |
| E | 20 mm |
| F | 32 mm |
| G | 8 mm |
| ETIM | EC002714 |
| ECl@ss | 27270101 |
| UNSPSC | 39122230 |
| ЭМС | Согласно EN 60947-5-2 |
| Медь | Ок. 0,4 |
| Латунь | Ок. 0,5 |
| Размер | 8 mm x 40 mm x 8 mm |
| Алюминий | Ок. 0,5 |
| Материал | Пластик, VISTAL® |
| № файла UL | NRKH.E348498 |
| Тип защиты | IP67, IP68 1) |
| Гистерезис | 5 % ... 15 % |
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| Тип корпуса | Прямоугольный |
| Функция выхода | Нормально открытый |
| Постоянный ток Ia | ≤ 200 mA |
| Потребление тока | ≤ 10 mA 3) |
| Нержавеющая сталь | Ок. 0,7 |
| Воспроизводимость | ≤ 2 % 4) |
| Исполнение монтажа | С выступающей частью |
| Падение напряжения | ≤ 2 V 2) |
| Задержка готовности | ≤ 100 ms |
| Макс. момент затяжки | ≤ 1,5 Nm |
| Переключающий выход | PNP |
| Напряжение питания, В | 10 V DC ... 30 V DC |
| Остаточная пульсация | ≤ 10 % 1) |
| Частота переключения | 2.000 Hz |
| Отклонение температуры | ± 10 % |
| Электрическое исполнение | Пост. ток, 3-проводный |
| Расстояние срабатывания Sn | 4 mm |
| Электрическое подсоединение | Разъем M8, 3-конт. |
| Защита от инверсии полярности | ✔ |
| Защита от короткого замыкания | ✔ |
| Подавление импульса включения | ✔ |
| Диапазон температур при работе | –25 °C ... +75 °C |
| Материал, активная поверхность | Пластик, VISTAL® |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| Расстояние срабатывания обеспечено Sa | 3,24 mm |
