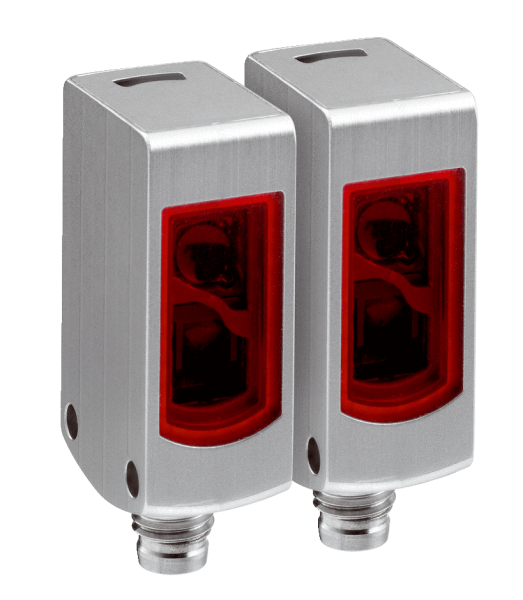

Описание
Технические чертежи
схема соединений Характеристика WSE4S-3V, WSE4S-3H Диаграмма расстояний срабатывания WSE4S-3 Габаритный чертеж WL4S-3V, WLG4S-3V, без кнопки Teach-in Показать всё Скрыть всёХарактеристики
| ETIM | EC002716 |
|---|---|
| ECl@ss | 27270901 |
| UNSPSC | 39121528 |
| Вес, кг | 45 g |
| Оценка | < 0,5 ms 4) |
| Размер | 15,25 mm x 49,2 mm x 22,2 mm |
| Материал | Нержавеющая сталь, Нержавеющая сталь 316L |
| № файла UL | NRKH.E181493 & NRKH7.E181493 |
| Настройка | Отсутствует |
| Тип защиты | IP66, IP67, IP68, IP69K |
| Длина волны | 650 nm |
| Схемы защиты | A, B, C 7) 8) 9) |
| Вид излучения | Видимый красный свет |
| Форма корпуса | Прямоугольный |
| Источник света | Светодиод PinPoint 1) |
| Потребление тока | ≤ 30 mA 3) |
| Тип переключения | СВЕТЛО/ТЕМНО |
| Степень защиты (IP) | III |
| Выходной ток Iмакс. | ≤ 100 mA |
| Конструкция корпуса | Влагозащищенный |
| Переключающий выход | PNP |
| 1) Средний срок службы | 100 000 ч при TU = +25 °C. |
| Напряжение питания, В | 10 V DC ... 30 V DC 1) |
| Остаточная пульсация | < 5 Vss 2) |
| Частота переключения | 200 Hz 5) |
| 6) Макс. момент затяжки | 0,7 Нм. |
| Дистанция работы, макс. | 0 m ... 5 m |
| Размеры светового пятна | Ø 50 mm (2 m) |
| Расстояние срабатывания | 0 m ... 4,5 m |
| Функция выходного сигнала | Комплементарный |
| Потребляемый ток, приемник | ≤ 20 mA 3) |
| Потребляемый ток, передатчик | ≤ 20 mA 3) |
| Принцип датчика/ обнаружения | Однопроходной датчик (на пересечение луча) |
| Электрическое подсоединение | Разъем M12, 4-конт. 6) |
| Артикул отдельных компонентов | 2060942 WS4S-3D2430V 2060945 WE4S-3P2430V |
| Специальные случаи применения | Гигиеничные зоны и зоны с высокой влажностью |
| Диапазон температур при работе | –30 °C ... +70 °C 10) |
| Тестовый вход, передатчик выкл. | TE после 0 В |
| 5) При соотношении светло/темно 1 | 1. |
| Диапазон температур при хранении | –30 °C ... +75 °C |
