Каталог·Фотоэлектрические датчики·WL27-3P2402S18 Фотоэлектрический датчик Reflex Array 0–4,5 м, мин. объект 12 мм

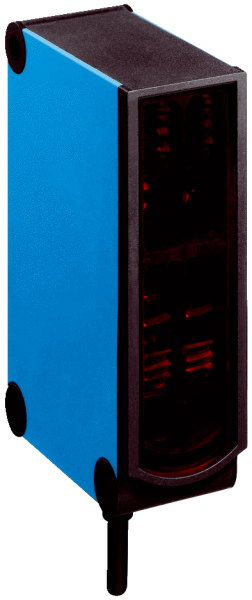

1051577 — WL27-3P2402S18 Фотоэлектрический датчик Reflex Array 0–4,5 м

WL27-3P2402S18
SICK
Заказной №1051577
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Принцип датчика/ обнаруженияReflex Array
    Размеры (Ш x В x Г)24,6 mm x 80 mm x 54,2 mm
    Форма корпуса (выход света)Прямоугольный
    Дистанция работы, макс.

    0 m ... 4,5 m 1)

    0 m ... 2 m 2)

    Расстояние срабатывания

    0 m ... 4,5 m 1)

    0 m ... 2 m 2)

    Вид излученияВидимый красный свет
    Источник светаСветодиод PinPoint 3)
    Расстояние от датчика до отражателя

    0,5 m ... 4,5 m 1)

    0,5 m ... 2 m 2)

    Минимальный размер объекта12 mm, независимое от расположения обнаружение внутри световой полосы
    НастройкаКнопка настройки
    AutoAdapt✔
    Специальные случаи примененияОбнаружение прозрачных объектов, Обнаружение перфорированных объектов, Обнаружение объектов с неровной и блестящей поверхностью, Обнаружение объектов с допусками на положение
    • 1) Отражатель PL80A.
    • 2) Отражатель PL40A.
    • 3) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация≤ 5 Vss 2)
    Потребление тока≤ 35 mA 3)
    Переключающий выходPNP
    Функция выходного сигналаКомплементарный
    Тип переключенияСВЕТЛО/ТЕМНО
    Сигнальное напряжение PNP HIGH/LOWОк. UV — 2,5 В/0 В
    Выходной ток Iмакс.≤ 100 mA
    Оценка≤ 2,5 ms 4)
    Частота переключения± 200 Hz 5)
    Тип подключенияРазъем M12, 4-конт.
    Схемы защиты

    A 6)

    B 7)

    C 8)

    Класс защитыII 9)
    Вес130 g
    Материал корпусаПластик, ABS
    Материал, оптикаПластик, PMMA
    Тип защитыIP67
    Специальное исполнениеСветовая полоса
    Диапазон температур при работе–30 °C ... +60 °C 10)
    Диапазон температур при хранении–40 °C ... +75 °C
    № файла ULNRKH.E181493 & NRKH7.E181493
    • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) Продолжительность сигнала при омической нагрузке.
    • 5) При соотношении светло/темно 1:1.
    • 6) А = подключения UV с защитой от переполюсовки.
    • 7) B = входы и выходы с защитой от инверсии полярности.
    • 8) C = подавление импульсных помех.
    • 9) Расчетное напряжение: 50 В пост. тока.
    • 10) Избегать конденсации на лицевой панели датчика и на отражателе.
  • Классификации
    ECl@ss 5.027270902
    ECl@ss 5.1.427270902
    ECl@ss 6.027270902
    ECl@ss 6.227270902
    ECl@ss 7.027270902
    ECl@ss 8.027270902
    ECl@ss 8.127270902
    ECl@ss 9.027270902
    ETIM 5.0EC002717
    ETIM 6.0EC002717
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Опции настройки Схема соединений cd-083 Габаритный чертеж WL27-3P2402S18 Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC002717
ECl@ss27270902
UNSPSC39121528
AutoAdapt✔
Вес, кг130 g
Оценка≤ 2,5 ms 4)
Размер24,6 mm x 80 mm x 54,2 mm
МатериалПластик, ABS
№ файла ULNRKH.E181493 & NRKH7.E181493
НастройкаКнопка настройки
Тип защитыIP67
Схемы защитыA 6)B 7)C 8)
Вид излученияВидимый красный свет
Форма корпусаПрямоугольный
Источник светаСветодиод PinPoint 3)
Материал, оптикаПластик, PMMA
Потребление тока≤ 35 mA 3)
Тип переключенияСВЕТЛО/ТЕМНО
Степень защиты (IP)II 9)
Выходной ток Iмакс.≤ 100 mA
Переключающий выходPNP
3) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В10 V DC ... 30 V DC 1)
Остаточная пульсация≤ 5 Vss 2)
Частота переключения± 200 Hz 5)
9) Расчетное напряжение50 В пост. тока.
Дистанция работы, макс.0 m ... 4,5 m 1)0 m ... 2 m 2)
Специальное исполнениеСветовая полоса
Расстояние срабатывания0 m ... 4,5 m 1)0 m ... 2 m 2)
Функция выходного сигналаКомплементарный
Минимальный размер объекта12 mm, независимое от расположения обнаружение внутри световой полосы
Принцип датчика/ обнаруженияReflex Array
Электрическое подсоединениеРазъем M12, 4-конт.
Сигнальное напряжение PNP HIGH/LOWОк. UV — 2,5 В/0 В
Специальные случаи примененияОбнаружение прозрачных объектов, Обнаружение перфорированных объектов, Обнаружение объектов с неровной и блестящей поверхностью, Обнаружение объектов с допусками на положение
Диапазон температур при работе–30 °C ... +60 °C 10)
5) При соотношении светло/темно 11.
Диапазон температур при хранении–40 °C ... +75 °C
Расстояние от датчика до отражателя0,5 m ... 4,5 m 1)0,5 m ... 2 m 2)
