Каталог·Фотоэлектрические датчики·WL27-3P3402S17 Фотоэлектрический датчик Reflex Array, 1,5 м

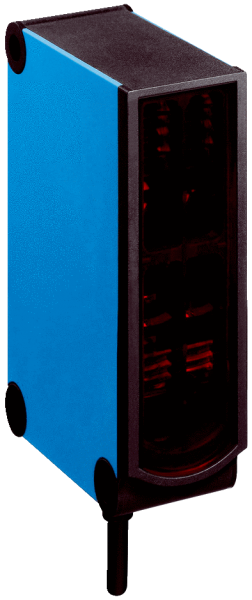

1051529 — WL27-3P3402S17 Фотоэлектрический датчик Reflex Array

WL27-3P3402S17
SICK
Заказной №1051529
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Принцип датчика/ обнаруженияReflex Array
    Размеры (Ш x В x Г)24,6 mm x 80 mm x 54,2 mm
    Форма корпуса (выход света)Прямоугольный
    Дистанция работы, макс.0 m ... 1,5 m 1)
    Расстояние срабатывания0 m ... 1,5 m 1)
    Вид излученияВидимый красный свет
    Источник светаСветодиод PinPoint 2)
    Расстояние от датчика до отражателя0,5 m ... 1,5 m 1)
    Минимальный размер объекта5 mm, независимое от расположения обнаружение внутри световой полосы
    НастройкаКнопка настройки
    AutoAdapt✔
    Специальные случаи примененияОбнаружение прозрачных объектов, Обнаружение перфорированных объектов, Обнаружение объектов с неровной и блестящей поверхностью, Обнаружение объектов с допусками на положение
    Особые свойстваВысота распознавания 24 мм
    • 1) Отражатель PL40A.
    • 2) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация≤ 5 Vss 2)
    Потребление тока≤ 35 mA 3)
    Переключающий выходPNP
    Функция выходного сигналаКомплементарный
    Тип переключенияСВЕТЛО/ТЕМНО
    Сигнальное напряжение PNP HIGH/LOWОк. UV — 2,5 В/0 В
    Выходной ток Iмакс.≤ 100 mA
    Оценка≤ 2,5 ms 4)
    Частота переключения200 Hz 5)
    Тип подключенияКабель с разъемом M12, 4-конт., 270 mm 6)
    Материал кабеляPVC
    Схемы защиты

    A 7)

    B 8)

    C 9)

    Класс защитыII 10)
    Вес130 g
    Материал корпусаПластик, ABS
    Материал, оптикаПластик, PMMA
    Тип защитыIP67
    Специальное исполнениеСветовая полоса
    Диапазон температур при работе–30 °C ... +60 °C 11)
    Диапазон температур при хранении–40 °C ... +75 °C
    № файла ULNRKH.E181493 & NRKH7.E181493
    • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) Продолжительность сигнала при омической нагрузке.
    • 5) При соотношении светло/темно 1:1.
    • 6) Запрещается деформировать кабель ниже 0 °C.
    • 7) А = подключения UV с защитой от переполюсовки.
    • 8) B = входы и выходы с защитой от инверсии полярности.
    • 9) C = подавление импульсных помех.
    • 10) Расчетное напряжение: 50 В пост. тока.
    • 11) Избегать конденсации на лицевой панели датчика и на отражателе.
  • Классификации
    ECl@ss 5.027270902
    ECl@ss 5.1.427270902
    ECl@ss 6.027270902
    ECl@ss 6.227270902
    ECl@ss 7.027270902
    ECl@ss 8.027270902
    ECl@ss 8.127270902
    ECl@ss 9.027270902
    ETIM 5.0EC002717
    ETIM 6.0EC002717
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Опции настройки Схема соединений cd-083 Габаритный чертеж WL27-3P3402S17 Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC002717
ECl@ss27270902
UNSPSC39121528
AutoAdapt✔
Вес, кг130 g
Оценка≤ 2,5 ms 4)
Размер24,6 mm x 80 mm x 54,2 mm
МатериалПластик, ABS
№ файла ULNRKH.E181493 & NRKH7.E181493
НастройкаКнопка настройки
Тип защитыIP67
Схемы защитыA 7)B 8)C 9)
Вид излученияВидимый красный свет
Форма корпусаПрямоугольный
Источник светаСветодиод PinPoint 2)
Материал кабеляPVC
Особые свойстваВысота распознавания 24 мм
Материал, оптикаПластик, PMMA
Потребление тока≤ 35 mA 3)
Тип переключенияСВЕТЛО/ТЕМНО
Степень защиты (IP)II 10)
Выходной ток Iмакс.≤ 100 mA
Переключающий выходPNP
2) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В10 V DC ... 30 V DC 1)
Остаточная пульсация≤ 5 Vss 2)
Частота переключения200 Hz 5)
Дистанция работы, макс.0 m ... 1,5 m 1)
10) Расчетное напряжение50 В пост. тока.
Специальное исполнениеСветовая полоса
Расстояние срабатывания0 m ... 1,5 m 1)
Функция выходного сигналаКомплементарный
Минимальный размер объекта5 mm, независимое от расположения обнаружение внутри световой полосы
Принцип датчика/ обнаруженияReflex Array
Электрическое подсоединениеКабель с разъемом M12, 4-конт., 270 mm 6)
Сигнальное напряжение PNP HIGH/LOWОк. UV — 2,5 В/0 В
Специальные случаи примененияОбнаружение прозрачных объектов, Обнаружение перфорированных объектов, Обнаружение объектов с неровной и блестящей поверхностью, Обнаружение объектов с допусками на положение
Диапазон температур при работе–30 °C ... +60 °C 11)
5) При соотношении светло/темно 11.
Диапазон температур при хранении–40 °C ... +75 °C
Расстояние от датчика до отражателя0,5 m ... 1,5 m 1)
