Каталог·Надежные решения для систем управления sens:Control·FX3-ANA020002 Аналоговый входной модуль 2 аналоговых входа, SIL3, PL e

1051134 — FX3-ANA020002 Аналоговый входной модуль 2 аналоговых входа

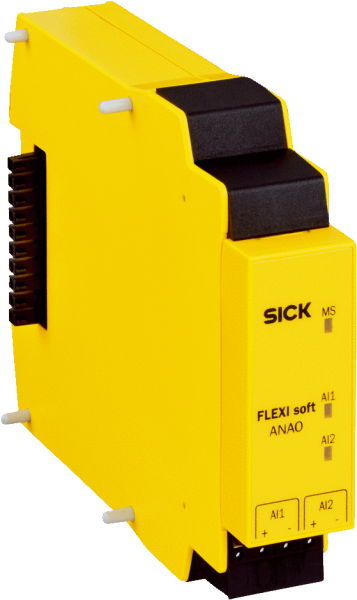

FX3-ANA020002
SICK
Заказной №1051134
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    МодульАналоговый входной модуль
    Тип конфигурацииЧерез программное обеспечение
  • Параметры техники безопасности
    Класс надежности

    SIL3 (IEC 61508)

    SILCL3 (EN 62061)

    КатегорияКатегория 4 (EN ISO 13849)
    Уровень производительностиPL e (EN ISO 13849)
    PFHd (средняя вероятность опасного отказа в час)0,166 x 10-9
    TM (заданная продолжительность работы)20 лет (EN ISO 13849-1)
  • Функции
    Контроль предельных значений✔
    Определение диапазона сигнала✔
  • Интерфейсы
    Количество аналоговых входов2
    Тип подключенияПружинные зажимы
  • Электрические данные
    Класс защитыIII (EN 61140)
    Напряжение питанияЧерез FLEXBUS+
    Внутр. потребляемая мощность≤ 2 W 1)
    Аналоговые входы
    Входное напряжение≤ 30 V DC
    Входной ток≤ 30 mA
    Диапазон измерения тока4 mA ... 20 mA
    Диапазон входных токов3,5 mA ... 20,5 mA 2) 3)
    Входное сопротивление50 Ω
    • 1) Через FLEXBUS+, без токов на аналоговых выходах.
    • 2) Порог, ниже которого принимается погрешность датчика. При макс. погрешности 1 % (от конечного значения шкалы) получается диапазон допуска от 3,3 мA до 3,7 мA.
    • 3) Порог, выше которого принимается погрешность датчика. При макс. погрешности 1 % (от конечного значения шкалы) получается диапазон допуска от 20,3 мA до 20,7 мA.
  • Механические данные
    Размеры (Ш x В x Г)22,5 mm x 96,5 mm x 120,6 mm
    Вес117 g (± 5 %)
  • Данные окружающей среды
    Тип защитыIP20 (EN 60529)
    Диапазон рабочих температур–25 °C ... +55 °C
    Температура хранения–25 °C ... +70 °C
    Влажность воздуха10 % ... 95 %, без образования конденсата
  • Классификации
    ECl@ss 5.027242290
    ECl@ss 5.1.427249090
    ECl@ss 6.027249090
    ECl@ss 6.227249090
    ECl@ss 7.027249090
    ECl@ss 8.027249090
    ECl@ss 8.127249090
    ECl@ss 9.027249090
    ETIM 5.0EC002632
    ETIM 6.0EC002632
    UNSPSC 16.090132151705
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж FX3-ANA0 Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

TM20 лет (EN ISO 13849-1)
ETIMEC002632
PFHd0,166 x 10-9
ECl@ss27249090
UNSPSC32151705
Вес, кг117 g (± 5 %)
МодульАналоговый входной модуль
Размер22,5 mm x 96,5 mm x 120,6 mm
КатегорияКатегория 4 (EN ISO 13849)
Тип защитыIP20 (EN 60529)
Входной ток≤ 30 mA
Класс надежностиSIL3 (IEC 61508)SILCL3 (EN 62061)
Тип конфигурацииЧерез программное обеспечение
Степень защиты (IP)III (EN 61140)
Влажность воздуха10 % ... 95 %, без образования конденсата
Входное напряжение≤ 30 V DC
Напряжение питания, ВЧерез FLEXBUS+
Температура хранения–25 °C ... +70 °C
Входное сопротивление50 Ω
Диапазон входных токов3,5 mA ... 20,5 mA 2) 3)
Диапазон измерения тока4 mA ... 20 mA
Уровень производительностиPL e (EN ISO 13849)
Диапазон рабочих температур–25 °C ... +55 °C
Внутр. потребляемая мощность≤ 2 W 1)
Электрическое подсоединениеПружинные зажимы
Количество аналоговых входов2
Контроль предельных значений✔
Определение диапазона сигнала✔
Аналоговые входыВходное напряжение≤ 30 V DCВходной ток≤ 30 mAДиапазон измерения тока4 mA ... 20 mAДиапазон входных токов3,5 mA ... 20,5 mA 2) 3)Входное сопротивление50 ΩАналоговые входы
