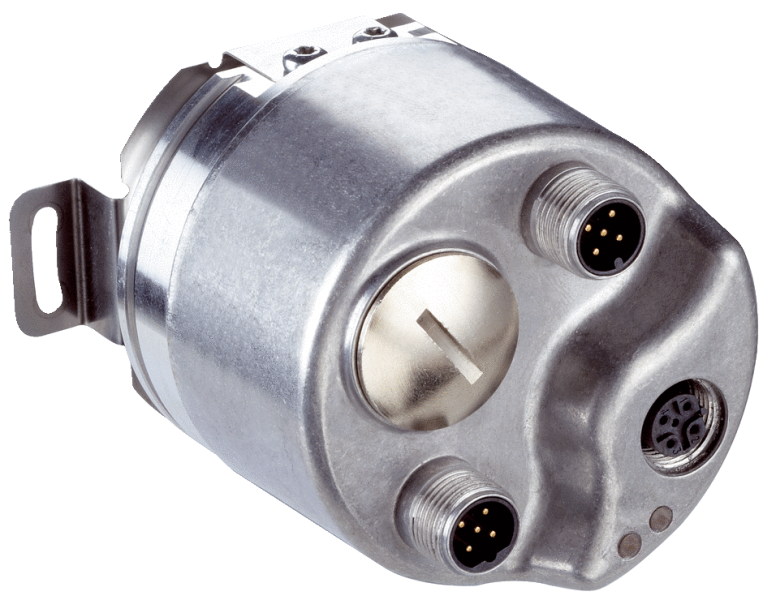

1051016 — A3M60B-BBPB013X13 Энкодер абсолютный 13 bit

Показать всё Скрыть всё

• Производительность

  Количество шагов на один оборот	8.192 (макс.)
  Количество оборотов	8.192 (макс.)
  Макс. разрешение (в однооборотном, многооборотном исполнении)	8.192 (13 bit), 8.192 (13 bit)
  Допуски G	0,5° (при комнатной температуре) 1)
  Повторяющееся стандартное отклонение σr	0,25° (при комнатной температуре) 2)

  • 1) Согласно DIN ISO 1319-1, верхний и нижний допуск зависят от условий монтажа, указанное значение приводится для симметричного расположения, то есть отклонения в верхнем и нижнем направлении одинаковы.
  • 2) По DIN ISO 55350-13, 68,3 % измеренных величин не выходят за рамки указанного диапазона.

• Интерфейсы

  Интерфейс связи	PROFIBUS DP
  Коммуникационный интерфейс, детальное описание	DPV0
  Скорость передачи данных (в бодах)	12 MBaud
  Заглушка шины	DIP-переключатель
  Время инициализации	Ок. 1 s

• Электрические данные

  Тип подключения	Разъем, 3 x M12, 5-контактный, осевая
  Диапазон напряжения питания	10 V ... 32 V
  Защита от инверсии полярности	✔
  MTTFd: время до опасного выхода из строя	60 лет (EN ISO 13849-1) 1)

  • 1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Механическое исполнение	Глухой полый вал
  Диаметр вала	8 mm
  Вес	0,28 kg
  Материал, вал	Нержавеющая сталь
  Материал, фланец	Алюминий
  Материал, корпус	Алюминий
  Пусковой момент	1 Ncm
  Рабочий крутящий момент	0,8 Ncm
  Допустимое перемещение вала осевое, статическое/динамическое	± 0,5 mm, ± 0,2 mm
  Допустимое перемещение вала радиальное, статическое/динамическое	± 0,3 mm, ± 0,1 mm
  Срок службы подшипника	3,0 x 10^9 оборотов
  Угловое ускорение	≤ 500.000 rad/s²
  Рабочая частота вращения	≤ 6.000 min⁻¹ Собственный нагрев 45 К при максимальной частоте вращения

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3
  Тип защиты	IP67, Корпус (согласно IEC 60529) 1) IP65, Вал (согласно IEC 60529)
  Допустимая относительная влажность воздуха	95 % (Образование конденсата не допускается)
  Диапазон рабочей температуры	–10 °C ... +70 °C
  Диапазон температуры при хранении	–40 °C ... +100 °C
  Ударопрочность	100 g, 6 ms (согласно EN 60068-2-27)
  Вибростойкость	30 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)

  • 1) С установленным ответным разъемом.

• Классификации

  ECl@ss 5.0	27270502
  ECl@ss 5.1.4	27270502
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270502
  ECl@ss 8.0	27270502
  ECl@ss 8.1	27270502
  ECl@ss 9.0	27270502
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113
