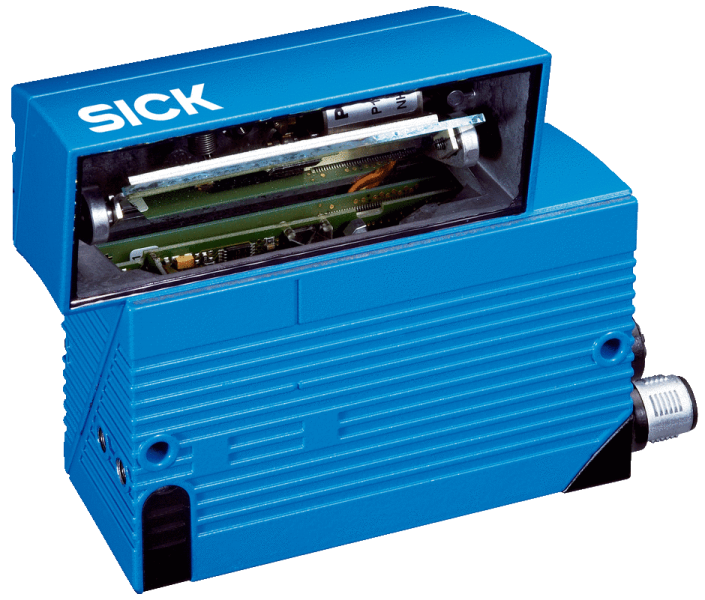

Габаритный чертеж CLV63x/64x/65x, JEF3xx, JEF5xx, Ethernet, колеблющееся зеркало Диаграмма поля считывания Дальность отклонения Показать всё Скрыть всёХарактеристики
| CAN | ✔ |
|---|---|
| ETIM | EC002550 |
| ECl@ss | 27280102 |
| UNSPSC | 43211701 |
| CANopen | ✔ |
| Ethernet | ✔ , TCP/IP |
| PROFINET | ✔ |
| Цвет | Светло-голубой (RAL 5012) |
| EtherCAT® | ✔ |
| Фокус | Автофокус |
| PROFIBUS DP | ✔ |
| DeviceNet™ | ✔ |
| Версия | Standard Density |
| Вес, кг | 250 g, без соединительного кабеля |
| Корпус | Алюминиевое литье |
| Размер | 95 mm x 107 mm x 41 mm 1) |
| EtherNet/IP™ | ✔ |
| Функция | Сеть датчиков SICK CSN на базе CAN (мастер/слейв, мультиплексер/сервер), Слежение за объектом |
| Тип защиты | IP65 (EN 60529) |
| Мощность, Вт | 9,5 W |
| Карта памяти | Карта памяти MicroSD (флеш-накопитель), опция |
| Класс лазера | 2 (IEC 60825-1:2014, EN 60825-1:2014) |
| Виды штрихкода | Все основные виды кода, Code 39, Code 128, Code 93, Codabar, GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode, GS1 DataBar, Telepen, MSI/Plessey |
| Источник света | Видимый красный свет (658 nm) |
| Лицевая панель | Стекло |
| Степень сжатия | 2:1 ... 3:1 |
| Угол раскрытия | ≤ 50° |
| Ударопрочность | EN 60068-2-27 (1993) |
| Окно считывания | Колеблющееся зеркало |
| Разрешение кода | 0,25 mm ... 1 mm |
| Угол отклонения | –20° ... 20° |
| Последовательный | ✔ , RS-232, RS-422, RS-485 |
| Степень защиты (IP) | III (EN 61140) |
| Частота колебаний | 0,5 Hz ... 6,25 Hz |
| Виброустойчивость | EN 60068-2-6 (1995) |
| Исполнение сканера | Линейный сканер |
| Конфигурационное ПО | SOPAS ET |
| Переключающие входы | 4 («Датчик 1», «Датчик 2», 2 входа через опциональный накопитель параметров CMC600 в CDB620/CDM420) |
| Элементы управления | 2 клавиши (выбор и запуск / отключение функций) |
| Оптическая индикация | 6 LEDs (Ready, Result, Лазер, Data, CAN, LNK TX, Гистограмма для индикации процентного выражения качества считывания (10 светодиодов)) |
| Переключающие выходы | 4 («Результат 1», «Результат 2», 2 выхода через опциональный накопитель параметров CMC600 в CDB620/CDM420) |
| Рабочее напряжение, В | 18 V DC ... 30 V DC |
| Температура хранения | –20 °C ... +70 °C |
| Тип интеграции в шину | В качестве опции через внешний соединительный модуль CDM + CMF |
| Частота сканирования | 600 Hz ... 1.000 Hz |
| Расстояние считывания | 125 mm ... 1.570 mm 1) |
| Акустическая индикация | Бипер/зуммер (отключаемый, с возможностью назначения функции сигнала о результате) |
| Количество кодов на скан | 1 ... 20 (Стандартный декодер)1 ... 6 (Декодер SMART) |
| Скорость передачи данных | 20 kbit/s ... 1 Mbit/s |
| Контраст печати штрихкода | ≥ 60 % |
| Средняя наработка на отказ | 40.000 h |
| Электрическое подключение | 2 x Круглые штекерные соединители M12 (1 x 17-конт. штекер, A-кодир, 1 x 4-конт., гнездо, D-кодир.) с поворотным блоком подключения |
| Диапазон рабочих температур | 0 °C ... +40 °C |
| Электрическое подсоединение | Ethernet |
| Функции колеблющегося зеркала | Фиксированное (с регулируемым положением), Колеблющееся (амплитуда регулируется или фиксированная), Односигнальное |
| Электромагнитная совместимость | EN 61000-6-3 (2001-10) / EN 61000-6-2:2005 |
| Тактирование сигналов считывания | Переключающие входы, свободно, Последовательный интерфейс, Автотактирование, CAN |
| Количество многократных считываний | 1 ... 99 |
| Количество кодов на считывающий проход | 1 ... 50 (с автоматическим распознаванием) |
| CANopen✔Скорость передачи данных20 kbit/s ... 1 Mbit/s | CANopen |
| Количество символов на считывающий проход | 5.000500 (с функцией CAN-мультиплексер) |
| EtherNet/IP™✔Скорость передачи данных10/100 Мбит/с | EtherNet/IP™ |
| Допустимая относительная влажность воздуха | 90 %, без образования конденсата |
| Нечувствительность ко внешним источникам света | 2.000 lx, на штрихкоде |
| Ethernet✔ , TCP/IPФункцияHost, AUXСкорость передачи данных10/100 Мбит/с | Ethernet |
| DeviceNet™✔Тип интеграции в шинуВ качестве опции через внешний соединительный модуль CDM + CMF | DeviceNet™ |
| EtherCAT®✔Тип интеграции в шинуВ качестве опции через внешний модуль промышленной сети CDF600 | EtherCAT® |
| PROFIBUS DP✔Тип интеграции в шинуВ качестве опции через внешний модуль промышленной сети CDF600-2 | PROFIBUS DP |
| Последовательный✔ , RS-232, RS-422, RS-485ФункцияHost, AUXСкорость передачи данных2.400 Baud ... 115,2 kBaud, AUX: 57,6 кбод | Последовательный |
| PROFINET✔ФункцияPROFINET Single Port, PROFINET Dual Port (опционально через внешний модуль промышленной сети CDF600-2)Скорость передачи данных10/100 Мбит/с | PROFINET |
| CAN✔ФункцияСеть датчиков SICK CSN на базе CAN (мастер/слейв, мультиплексер/сервер), Слежение за объектомСкорость передачи данных20 kbit/s ... 1 Mbit/s | CAN |
| Функции колеблющегося зеркалаФиксированное (с регулируемым положением), Колеблющееся (амплитуда регулируется или фиксированная), ОдносигнальноеЧастота колебаний0,5 Hz ... 6,25 HzУгол отклонения–20° ... 20° | Функции колеблющегося зеркала |
