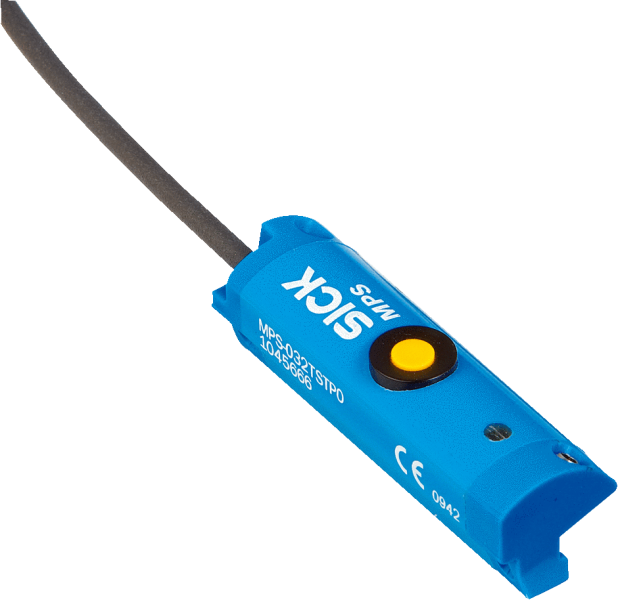

1050739 — MPS-256TSTU0 Магнитный датчик для пневмоцилиндра

Показать всё Скрыть всё

• Характеристики

  Цилиндрический корпус	T-образный паз
  Цилиндрические корпусы с адаптером	Круглый цилиндр Профильный цилиндр и цилиндр со стяжными стержнями Цилиндр с пазом в виде ласточкина хвоста SMC-шина CDQ2 SMC-шина ECDQ2 Цилиндр SMC с C-пазом
  Диапазон измерения	256 mm 1)
  Длина корпуса	269 mm
  Функция выхода	Аналоговый
  Электрическое исполнение	Пост. ток, 4-проводный
  Аналоговый выход (напряжение)	0 V ... 10 V 2)
  Аналоговый выход (ток)	4 mA ... 20 mA 2)
  Настройка	✔
  Тип защиты	IP67 3)

  • 1) , ± 1 mm.
  • 2) Датчик активирует только вывод, который подключён.
  • 3) Согласно EN 60529.

• Механика/электроника

  Напряжение питания	15 V DC ... 30 V DC 1)
  Потребление тока	≤ 22 mA 2)
  Макс. нагрузочное сопротивление	500 Ω Токовый выход, при 24 В
  Мин. нагрузочное сопротивление	≥ 2 kΩ 3)
  Класс защиты	III
  Задержка готовности	1,5 s
  Необходимая напряженность магнитного поля тип.	3 mT
  Разрешение тип.	0,03 % FSR (макс. >= 0,05 мм) 4)
  Нелинейность тип.	0,3 mm 5)
  Стабильность повторяемости тип.	0,06 % FSR (>= 0,1 мм) 6)
  Cкорость считывания тип.	1 ms 7)
  Светодиод коммутационного состояния	✔
  Защита от инверсии полярности	✔
  Защита от короткого замыкания	✔
  Диапазон температур при работе	–20 °C ... +70 °C
  Ударопрочность и виброустойчивость	30 г, 11 мс/10…55 Гц, 1 мм
  ЭМС	Согласно EN 60947-5-2 8)
  Материал корпуса	Пластик
  Тип подключения	Кабель, 2 m 9)
  Материал кабеля	Полиуретан
  Сечение провода	0,08 mm²
  № файла UL	NRKH.E181493 & NRKH7.E181493

  • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) Без нагрузки.
  • 3) Выход напряжения.
  • 4) FSR: Full Scale Range, макс. диапазон измерений.
  • 5) При 25 °C, нелинейность (максимальное отклонение) в зависимости от кривой отклика и функции минимального отклонения.
  • 6) При 25 °C, точность повторения при движении магнита из одного направления.
  • 7) Только в стандартном режиме, не в режиме работы через IO-Link.
  • 8) Под влиянием неустановившихся условий может произойти отклонение аналоговых измеренных значений.
  • 9) Запрещается деформировать кабель ниже 0 °C.

• Классификации

  ECl@ss 5.0	27270104
  ECl@ss 5.1.4	27270104
  ECl@ss 6.0	27270104
  ECl@ss 6.2	27270104
  ECl@ss 7.0	27270104
  ECl@ss 8.0	27270104
  ECl@ss 8.1	27270104
  ECl@ss 9.0	27270104
  ETIM 5.0	EC002544
  ETIM 6.0	EC002544
  UNSPSC 16.0901	39122230

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Обучение Схема соединений cd-359 Вид: Галерея Список Показать всё Скрыть всё
