Каталог·Надежные решения для систем управления sens:Control·FX3-XTDI80012 I/O-модуль 8 безопасных входов, SIL3, PL e

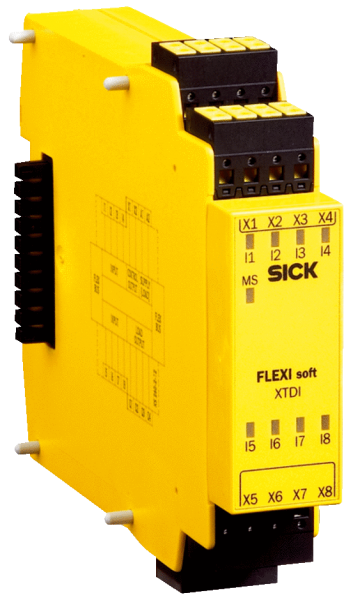

1050617 — FX3-XTDI80012 I/O-модуль 8 безопасных входов

FX3-XTDI80012
SICK
Заказной №1050617
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    МодульI/O-модуль
    Тип конфигурацииЧерез программное обеспечение
    ОсобенностиС защитным лаком при повышенных требованиях относительно окружающей среды (например, устойчивость от воздействия серы)
  • Параметры техники безопасности
    Класс надежности

    SIL3 (IEC 61508)

    SILCL3 (EN 62061)

    КатегорияКатегория 4 (EN ISO 13849)
    Уровень производительностиPL e (EN ISO 13849)
    PFHd (средняя вероятность опасного отказа в час)0,4 x 10-9 (EN ISO 13849)
    TM (заданная продолжительность работы)20 лет (EN ISO 13849)
  • Функции
    Совместимость с Flexi Loop✔
  • Интерфейсы
    Количество безопасных входов8
    Количество тестовых выходов8
    Тип подключенияПружинные зажимы
  • Электрические данные
    Класс защитыIII (EN 61140)
    Напряжение питанияЧерез FLEXBUS+
    Внутр. потребляемая мощность≤ 2 W 1)
    Входы
    Входное напряжение HIGH13 V DC ... 30 V DC
    Входное напряжение LOW–5 V DC ... 5 V DC
    Входной ток HIGH2,4 mA ... 3,8 mA
    Входной ток LOW–2,5 mA ... 2,1 mA
    Выходы тестирования
    Напряжение питанияЧерез FLEXBUS+
    Тип выходаПолупроводник PNP, защита от коротких замыканий
    Генераторы тестовых импульсов2
    Выходное напряжение HIGH15 V DC ... 30 V DC
    Выходной ток≤ 120 mA 2)
    • 1) Через FLEXBUS+, без токов на тестовых импульсных выходах.
    • 2) На каждом из обоих генераторов контрольных импульсов. Тем самым, возможна проверка максимум 8 контролируемых цепей последовательного подключения датчиков на каждый модуль с током макс. 30 мА.
  • Механические данные
    Размеры (Ш x В x Г)22,5 mm x 96,5 mm x 120,6 mm
    Вес139 g (± 5 %)
  • Данные окружающей среды
    Тип защитыIP20 (EN 60529)
    Диапазон рабочих температур–25 °C ... +55 °C
    Температура хранения–25 °C ... +70 °C
    Влажность воздуха10 % ... 95 %, без образования конденсата
  • Классификации
    ECl@ss 5.027242290
    ECl@ss 5.1.427249090
    ECl@ss 6.027249090
    ECl@ss 6.227249090
    ECl@ss 7.027249090
    ECl@ss 8.027249090
    ECl@ss 8.127249090
    ECl@ss 9.027249090
    ETIM 5.0EC002632
    ETIM 6.0EC002632
    UNSPSC 16.090132151705
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж FX3-XTIO, FX3-XTDI Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

TM20 лет (EN ISO 13849)
ETIMEC002632
PFHd0,4 x 10-9 (EN ISO 13849)
ECl@ss27249090
UNSPSC32151705
Вес, кг139 g (± 5 %)
МодульI/O-модуль
Размер22,5 mm x 96,5 mm x 120,6 mm
КатегорияКатегория 4 (EN ISO 13849)
Тип выходаПолупроводник PNP, защита от коротких замыканий
Тип защитыIP20 (EN 60529)
ОсобенностиС защитным лаком при повышенных требованиях относительно окружающей среды (например, устойчивость от воздействия серы)
Выходной ток≤ 120 mA 2)
Входной ток LOW–2,5 mA ... 2,1 mA
Входной ток HIGH2,4 mA ... 3,8 mA
Класс надежностиSIL3 (IEC 61508)SILCL3 (EN 62061)
Тип конфигурацииЧерез программное обеспечение
Степень защиты (IP)III (EN 61140)
Влажность воздуха10 % ... 95 %, без образования конденсата
Входное напряжение LOW–5 V DC ... 5 V DC
Напряжение питания, ВЧерез FLEXBUS+
Температура хранения–25 °C ... +70 °C
Входное напряжение HIGH13 V DC ... 30 V DC
Совместимость с Flexi Loop✔
Выходное напряжение HIGH15 V DC ... 30 V DC
Уровень производительностиPL e (EN ISO 13849)
Диапазон рабочих температур–25 °C ... +55 °C
Количество тестовых выходов8
Внутр. потребляемая мощность≤ 2 W 1)
Электрическое подсоединениеПружинные зажимы
Количество безопасных входов8
Генераторы тестовых импульсов2
ВходыВходное напряжение HIGH13 V DC ... 30 V DCВходное напряжение LOW–5 V DC ... 5 V DCВходной ток HIGH2,4 mA ... 3,8 mAВходной ток LOW–2,5 mA ... 2,1 mAВходы
Выходы тестированияНапряжение питанияЧерез FLEXBUS+Тип выходаПолупроводник PNP, защита от коротких замыканийГенераторы тестовых импульсов2Выходное напряжение HIGH15 V DC ... 30 V DCВыходной ток≤ 120 mA 2)Выходы тестирования
