Характеристики

Модуль	Главный модуль
Тип конфигурации	Через программное обеспечение
Примечание	Системный разъем заказывается отдельно! Подробная информация указана в разделе «Принадлежности».
Особенности	С защитным лаком при повышенных требованиях относительно окружающей среды (например, устойчивость от воздействия серы)

Параметры техники безопасности

Класс надежности	SIL3 (IEC 61508) SILCL3 (EN 62061)
Категория	Категория 4 (EN ISO 13849)
Уровень производительности	PL e (EN ISO 13849)
PFHd (средняя вероятность опасного отказа в час)	1,69 x 10-9 (EN ISO 13849)
TM (заданная продолжительность работы)	20 лет (EN ISO 13849)

Функции
Безопасная связь между устройствами SICK посредством EFI/SDL ✔
Надежное объединение в сеть
Flexi Link ✔

Интерфейсы

Системное подключение	Системный разъем 1)
Количество интерфейсов EFI	2
Тип подключения	Пружинные зажимы
Конфигурационный и диагностический интерфейс	RS-232 (розетка M8, 4-контактная)

1) Системный разъем заказывается отдельно! Подробная информация указана в разделе «Принадлежности».

Электрические данные

Класс защиты	III (EN 61140)
Тип источника питания	PELV или SELV 1)
Напряжение питания UV	24 V DC (16,8 V DC ... 30 V DC)
Внутр. потребляемая мощность	≤ 2,5 W
Категория перенапряжения	II (EN 61131-2)
Задержка включения	≤ 18 s

1) Ток блока питания главного модуля должен быть ограничен извне значением макс. 4 A. Либо при помощи самого блока питания, либо через предохранитель.

Механические данные
Размеры (Ш x В x Г) 22,5 mm x 96,5 mm x 120,6 mm
Вес 119 g (± 5 %)

Данные окружающей среды

Тип защиты	IP20 (EN 60529)
Диапазон рабочих температур	–25 °C ... +55 °C
Температура хранения	–25 °C ... +70 °C
Влажность воздуха	10 % ... 95 %, без образования конденсата

Классификации
ECl@ss 5.0 27242290
ECl@ss 5.1.4 27249090
ECl@ss 6.0 27249090
ECl@ss 6.2 27249090
ECl@ss 7.0 27249090
ECl@ss 8.0 27249090
ECl@ss 8.1 27249090
ECl@ss 9.0 27249090
ETIM 5.0 EC002632
ETIM 6.0 EC002632
UNSPSC 16.0901 32151705

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж FX3-CPU1, FX3-CPU2 Схема соединений Вид: Галерея Список Показать всё Скрыть всё

Показать всё Скрыть всё

Характеристики

TM	20 лет (EN ISO 13849)
ETIM	EC002632
PFHd	1,69 x 10-9 (EN ISO 13849)
ECl@ss	27249090
UNSPSC	32151705
Flexi Link	✔
Вес, кг	119 g (± 5 %)
Модуль	Главный модуль
Размер	22,5 mm x 96,5 mm x 120,6 mm
Категория	Категория 4 (EN ISO 13849)
Тип защиты	IP20 (EN 60529)
Примечание	Системный разъем заказывается отдельно! Подробная информация указана в разделе «Принадлежности».
Особенности	С защитным лаком при повышенных требованиях относительно окружающей среды (например, устойчивость от воздействия серы)
Класс надежности	SIL3 (IEC 61508)SILCL3 (EN 62061)
Тип конфигурации	Через программное обеспечение
Степень защиты (IP)	III (EN 61140)
Влажность воздуха	10 % ... 95 %, без образования конденсата
Задержка включения	≤ 18 s
Напряжение питания UV	24 V DC (16,8 V DC ... 30 V DC)
Температура хранения	–25 °C ... +70 °C
Тип источника питания	PELV или SELV 1)
Системное подключение	Системный разъем 1)
Категория перенапряжения	II (EN 61131-2)
Количество интерфейсов EFI	2
Уровень производительности	PL e (EN ISO 13849)
Диапазон рабочих температур	–25 °C ... +55 °C
Внутр. потребляемая мощность	≤ 2,5 W
Электрическое подсоединение	Пружинные зажимы
Надежное объединение в сетьFlexi Link✔	Надежное объединение в сеть
Конфигурационный и диагностический интерфейс	RS-232 (розетка M8, 4-контактная)
Безопасная связь между устройствами SICK посредством EFI/SDL	✔

Размеры (Ш x В x Г)	22,5 mm x 96,5 mm x 120,6 mm
Вес	119 g (± 5 %)

ECl@ss 5.0	27242290
ECl@ss 5.1.4	27249090
ECl@ss 6.0	27249090
ECl@ss 6.2	27249090
ECl@ss 7.0	27249090
ECl@ss 8.0	27249090
ECl@ss 8.1	27249090
ECl@ss 9.0	27249090
ETIM 5.0	EC002632
ETIM 6.0	EC002632
UNSPSC 16.0901	32151705

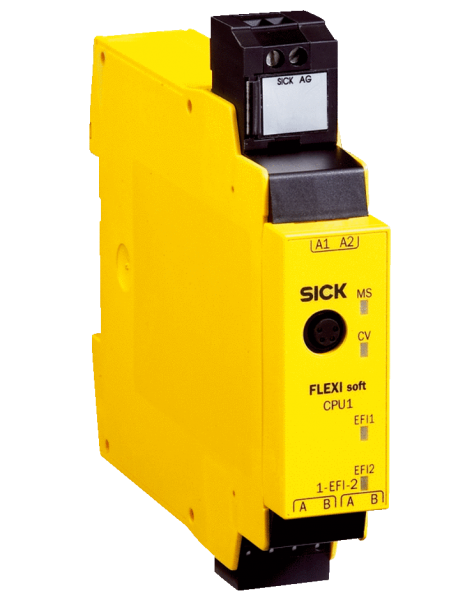

1050616 — FX3-CPU130012 Главный модуль системы безопасности
