Каталог·Надежные решения для систем управления sens:Control·FX3-CPU000010 Главный модуль системы безопасности, конфигурация через ПО

1050615 — FX3-CPU000010 Главный модуль системы безопасности

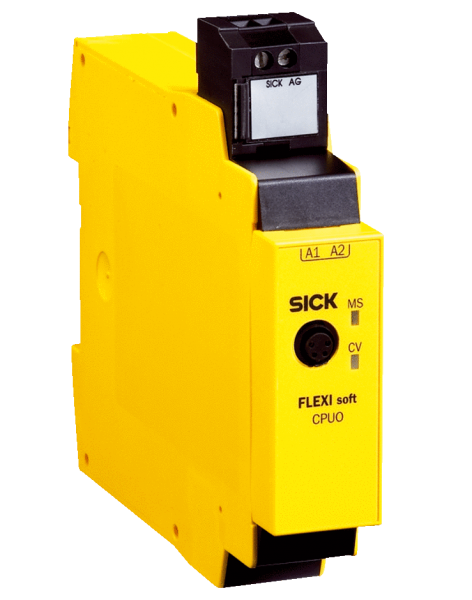

FX3-CPU000010
SICK
Заказной №1050615
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    МодульГлавный модуль
    Тип конфигурацииЧерез программное обеспечение
    ПримечаниеСистемный разъем заказывается отдельно! Подробная информация указана в разделе «Принадлежности».
    ОсобенностиС защитным лаком при повышенных требованиях относительно окружающей среды (например, устойчивость от воздействия серы)
  • Параметры техники безопасности
    Класс надежности

    SIL3 (IEC 61508)

    SILCL3 (EN 62061)

    КатегорияКатегория 4 (EN ISO 13849)
    Уровень производительностиPL e (EN ISO 13849)
    PFHd (средняя вероятность опасного отказа в час)1,07 x 10-9 (EN ISO 13849)
    TM (заданная продолжительность работы)20 лет (EN ISO 13849)
  • Функции
    Надежное объединение в сеть–
  • Интерфейсы
    Системное подключениеСистемный разъем 1)
    Количество интерфейсов EFI0
    Тип подключенияПружинные зажимы
    Конфигурационный и диагностический интерфейсRS-232 (розетка M8, 4-контактная)
    • 1) Системный разъем заказывается отдельно! Подробная информация указана в разделе «Принадлежности».
  • Электрические данные
    Класс защитыIII (EN 61140)
    Тип источника питанияPELV или SELV 1)
    Напряжение питания UV24 V DC (16,8 V DC ... 30 V DC)
    Внутр. потребляемая мощность≤ 2,5 W
    Категория перенапряженияII (EN 61131-2)
    Задержка включения≤ 18 s
    • 1) Ток блока питания главного модуля должен быть ограничен извне значением макс. 4 A. Либо при помощи самого блока питания, либо через предохранитель.
  • Механические данные
    Размеры (Ш x В x Г)22,5 mm x 96,5 mm x 120,6 mm
    Вес111 g (± 5 %)
  • Данные окружающей среды
    Тип защитыIP20 (EN 60529)
    Диапазон рабочих температур–25 °C ... +55 °C
    Температура хранения–25 °C ... +70 °C
    Влажность воздуха10 % ... 95 %, без образования конденсата
  • Классификации
    ECl@ss 5.027242290
    ECl@ss 5.1.427249090
    ECl@ss 6.027249090
    ECl@ss 6.227249090
    ECl@ss 7.027249090
    ECl@ss 8.027249090
    ECl@ss 8.127249090
    ECl@ss 9.027249090
    ETIM 5.0EC002632
    ETIM 6.0EC002632
    UNSPSC 16.090132151705
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж FX3-CPU0 Схема соединений Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

TM20 лет (EN ISO 13849)
ETIMEC002632
PFHd1,07 x 10-9 (EN ISO 13849)
ECl@ss27249090
UNSPSC32151705
Вес, кг111 g (± 5 %)
МодульГлавный модуль
Размер22,5 mm x 96,5 mm x 120,6 mm
КатегорияКатегория 4 (EN ISO 13849)
Тип защитыIP20 (EN 60529)
ПримечаниеСистемный разъем заказывается отдельно! Подробная информация указана в разделе «Принадлежности».
ОсобенностиС защитным лаком при повышенных требованиях относительно окружающей среды (например, устойчивость от воздействия серы)
Класс надежностиSIL3 (IEC 61508)SILCL3 (EN 62061)
Тип конфигурацииЧерез программное обеспечение
Степень защиты (IP)III (EN 61140)
Влажность воздуха10 % ... 95 %, без образования конденсата
Задержка включения≤ 18 s
Напряжение питания UV24 V DC (16,8 V DC ... 30 V DC)
Температура хранения–25 °C ... +70 °C
Тип источника питанияPELV или SELV 1)
Системное подключениеСистемный разъем 1)
Категория перенапряженияII (EN 61131-2)
Количество интерфейсов EFI0
Надежное объединение в сеть–
Уровень производительностиPL e (EN ISO 13849)
Диапазон рабочих температур–25 °C ... +55 °C
Внутр. потребляемая мощность≤ 2,5 W
Электрическое подсоединениеПружинные зажимы
Конфигурационный и диагностический интерфейсRS-232 (розетка M8, 4-контактная)
