Тип подключения схема соединений, напряжение, I/O схема соединений, разъем энкодера габаритный чертеж, вид снизу габаритный чертеж, вид сбоку Показать всё Скрыть всёХарактеристики
| ETIM | EC001820 |
|---|---|
| ECl@ss | 27310205 |
| UNSPSC | 43211731 |
| Ethernet | ✔ , UDP/IP |
| Цвет | Серый, с порошковым покрытием |
| Вес, кг | 360 g |
| Размер | 125 mm x 52 mm x 52 mm |
| Функция | Энкодеры |
| Материал | Алюминий |

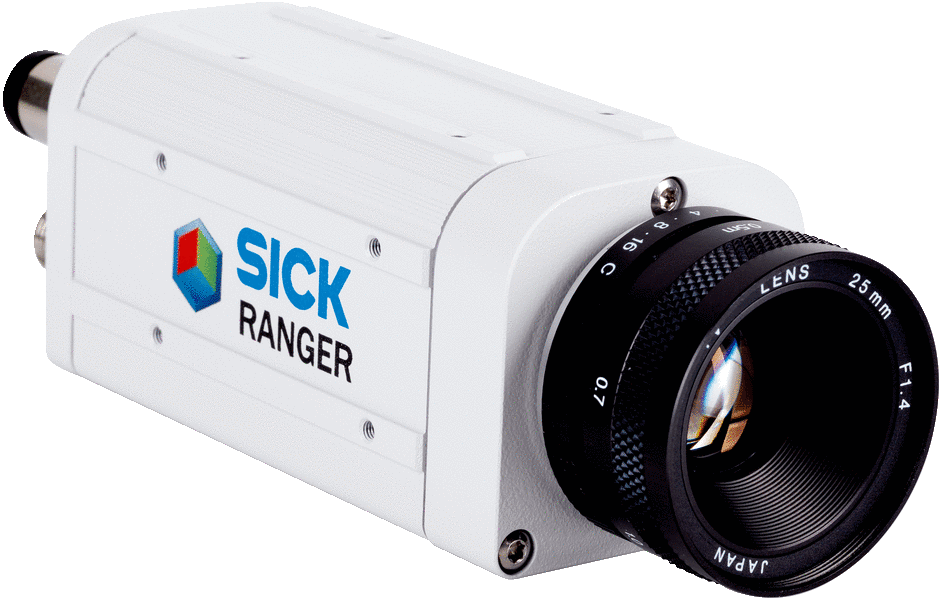

| Описание | ColorRanger E40 — 3D-цвет и RGB-цвет с MultiScan до 11 кГц (3D-данные и данные о цвете). Интерфейс Gigabit Ethernet, 3D-разрешение 512 px, цветовое разрешение RGB 3 x 512 px. |
| Объективы | C-Mount, 1/2" |
| Стандарты | ✔ |
| Тип защиты | IP20 |
| Соединения | Напряжение — I/O: M12, 8-контактный, наружная резьбаM12, 8-контактный гнездовой разъем (энкодер)RJ45 (Ethernet) |
| Технология | 3D, LineScan, MultiScan, Цвет |
| Мощность, Вт | 7 W |
| Глубина цвета | 8 bit |
| Проверка цвета | Красный, зеленый, синий, Монохромный (без ИК-составляющей) |
| Размер пикселя | 9,5 x 9,5 мкм |
| Цифровые входы | 4 x HIGH = 10 ... 28,8 В |
| Область спектра | 400 nm ... 950 nm |
| Цифровые выходы | 1 уровень TTL, 2 x тип B, всего < 100 мА |
| Оптический центр | (227, 256) |
| Потребление тока | 0,8 A |
| Среда разработки | C++ (VS 2005/2008/2010) / C |
| Последовательный | ✔ , RS-422 |
| Постановка задачи | Контроль, Инспекция, Измерение |
| Датчик изображения | CMOS |
| Интерфейс энкодера | RS-422 |
| Разрешение датчика | 512 px x 512 px |
| Инфракрасный фильтр | Без ИК-светофильтра |
| Конфигурационное ПО | Ranger Studio |
| Материал соединений | M12: никелированная медь |
| Цветовое разрешение | 3 x 512 px |
| Разрешение 3D-профиля | 512 px |
| Напряжение питания, В | 12 V DC ... 24 V DC |
| Операционная система | Windows XP Pro, Windows 7 |
| Остаточная пульсация | < 5 Vss |
| Разрешение рассеяния | 512 px |
| Синхронизация данных | Независимая, запуск энкодера, внешний запуск |
| Примерная зона обзора | В зависимости от используемого объектива |
| Разрешение серой шкалы | 512 px |
| Устойчивость к вибрации | 5 g, 58 Hz ... 150 Hz |
| Проверка оттенков серого | ✔ |
| Скорость передачи данных | 1.000 Mbit/s |
| Коэффициент использования | 60 % |
| Устойчивость к сотрясениям | 15 г, 3 x 6 направлений |
| Интерфейс программирования | iCon API |
| Измерение рассеянного света | ✔ |
| Макс. разрешение по высоте в 3D | 13 бит 1/16 пикселей |
| Максимальная частота энкодера | 2 MHz |
| Управление внешней подсветкой | 5 V TTL |
| Диапазон температур при работе | 0 °C ... +45 °C 1) |
| Диапазон температур при хранении | –20 °C ... +70 °C 1) |
| Макс. производительность по цвету | 13.000 RGB-линий в секунду |
| Кол-во строк датчика, доступных для 3D | 35 ... 511 |
| Последовательный✔ , RS-422ФункцияЭнкодеры | Последовательный |
| Ethernet✔ , UDP/IPСкорость передачи данных1.000 Mbit/s | Ethernet |
| Частота развертки/регенерации изображения | 35.000 3D-профилей/с |
| Механика/электроникаСоединенияНапряжение — I/O | M12, 8-контактный, наружная резьбаM12, 8-контактный гнездовой разъем (энкодер)RJ45 (Ethernet)Материал соединенийM12: никелированная медьНапряжение питания12 V DC ... 24 V DCОстаточная пульсация< 5 VssПотребляемая мощность7 WПотребление тока0,8 AСтандарты (ROHS)✔Тип защитыIP20Материал корпусаАлюминийЦвет корпусаСерый, с порошковым покрытиемВес360 gРазмеры (Д x Ш x В)125 mm x 52 mm x 52 mmОбъективыC-Mount, 1/2" |
| Стандартное расстояние между цветными строками | 38 µm |
| Макс. скорость обработки 3D-данных и данных о цвете | 11.000 сканирований в секунду |
