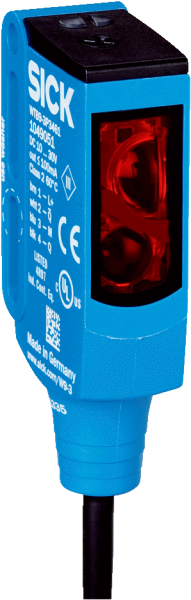

1049042 — WTB9-3P1111 Фотоэлектрический датчик с отражением от объекта

Показать всё Скрыть всё

• Характеристики

  Принцип датчика/ обнаружения	Датчик с отражением от объекта, Подавление заднего фона
  Размеры (Ш x В x Г)	12,2 mm x 50 mm x 23,6 mm
  Форма корпуса (выход света)	Прямоугольный
  Схема расположения отверстий	M3
  Дистанция работы, макс.	20 mm ... 500 mm 1)
  Расстояние срабатывания	20 mm ... 250 mm 2)
  Вид излучения	Инфракрасный свет
  Источник света	Светодиод 3)
  Размеры светового пятна (расстояние)	Ø 20 mm (250 mm)
  Длина волны	850 nm
  Настройка	Потенциометр, 5 оборотов

  • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
  • 2) Объект с коэффициентом диффузного отражения 6 % (на основе стандарта белого, DIN 5033).
  • 3) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	< 5 Vss 2)
  Потребление тока	≤ 30 mA 3)
  Переключающий выход	PNP 4)
  Функция выходного сигнала	Комплементарный
  Тип переключения	СВЕТЛО/ТЕМНО 4)
  Выходной ток Iмакс.	≤ 100 mA 5)
  Оценка	< 0,5 ms 6)
  Частота переключения	1.000 Hz 7)
  Тип подключения	Кабель, 4-жильный, 2 m 8)
  Материал кабеля	PVC
  Сечение провода	0,14 mm²
  Схемы защиты	A 9) B 10) C 11)
  Класс защиты	III
  Вес	80 g
  Материал корпуса	Пластик, VISTAL®
  Материал, оптика	Пластик, PMMA
  Тип защиты	IP66 IP67 IP69K
  Диапазон температур при работе	–40 °C ... +60 °C
  Диапазон температур при хранении	–40 °C ... +75 °C
  № файла UL	NRKH.E181493

  • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) Q = «СВЕТЛО».
  • 5) При Tu 50 °C и выше допустим макс. ток нагрузки Imax. = 50 мА.
  • 6) Продолжительность сигнала при омической нагрузке.
  • 7) При соотношении светло/темно 1:1.
  • 8) Запрещается деформировать кабель ниже 0 °C.
  • 9) А = подключения UV с защитой от переполюсовки.
  • 10) B = входы и выходы с защитой от инверсии полярности.
  • 11) C = подавление импульсных помех.

• Классификации

  ECl@ss 5.0	27270904
  ECl@ss 5.1.4	27270904
  ECl@ss 6.0	27270904
  ECl@ss 6.2	27270904
  ECl@ss 7.0	27270904
  ECl@ss 8.0	27270904
  ECl@ss 8.1	27270904
  ECl@ss 9.0	27270904
  ETIM 5.0	EC002719
  ETIM 6.0	EC002719
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

Опции настройки Потенциометр Схема соединений cd-094 Размер светового пятна WTB9-3, инфракрасный свет, 500 мм Габаритный чертеж WTB9-3 Характеристика WTB9-3, инфракрасный свет, 500 мм Диаграмма расстояний срабатывания WTB9-3, инфракрасный свет, 500 мм Вид: Галерея Список Показать всё Скрыть всё
