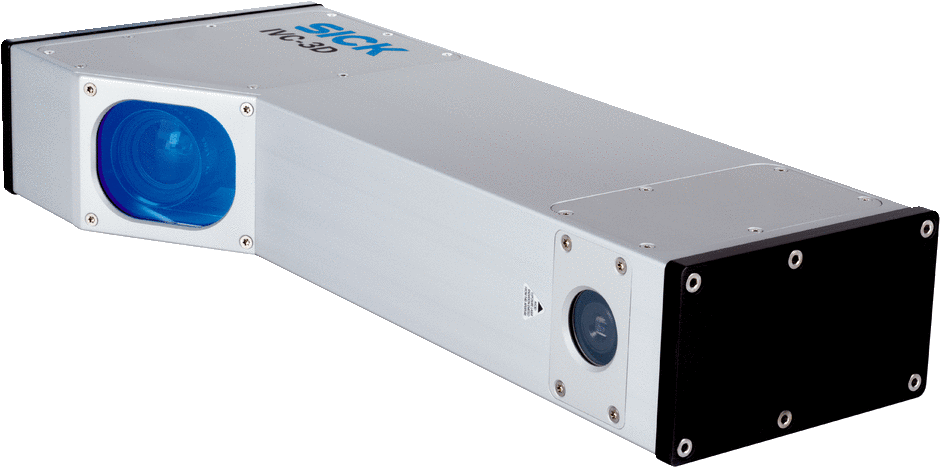

Тип подключения схема соединений Ethernet схема соединений RS-485 схема соединений энкодера Ассистент выбора SICK AppSpace Показать всё Скрыть всёХарактеристики
| ETIM | EC001820 |
|---|---|
| ECl@ss | 27310205 |
| UNSPSC | 43211731 |
| Ethernet | ✔ , TCP/IP, UDP/IP |
| Вес, кг | 4 kg |
| Память | 128 MB RAM, Флеш-накопитель на 16 МБ |
| Размер | 387 mm x 69 mm x 163 mm |
| EtherNet/IP™ | ✔ |
| Материал | Анодированный алюминий |
| Объективы | Постоянный |
| Процессор | 800 MHz |
| Тип защиты | IP65 |
| Примечание | Включая OPC-сервер |
| Соединения | M12, 4-контактный разъем, D-кодир. (Ethernet)M12, 8-контактный гнездовой разъем (RS-485)M12, 8-контактный штекер, А-кодир. (питание, I/O)M12, 5-контактный штекер (энкодер) |
| Технология | 3D, LineScan, Анализ изображения |
| Класс лазера | 2 (IEC 60825-1:2014, EN 60825-1:2014) |
| Источник света | Видимый красный свет (Лазер, 658 nm, ± 15 нм) |
| Цифровые входы | 3 программируемых входа (1 триггерный вход), HIGH = 10 ... 28,8 В |
| Цифровые выходы | 3 программируемых дискретных выхода типа B, макс. выходной ток < 100 мА, Триггерный выход |
| Офлайн-поддержка | Эмулятор |
| Потребление тока | < 1 A, без выходной нагрузки |
| Последовательный | ✔ , RS-422, RS-485 |
| Степень защиты (IP) | III |
| Постановка задачи | Контроль, Инспекция, Измерение, Считывание |
| Датчик изображения | CMOS |
| Интерфейс энкодера | RS-422 |
| Рабочее расстояние | 282 mm ... 1.153 mm 1) |
| Конфигурационное ПО | IVC Studio |
| Материал соединений | Никелированная латунь |
| Разрешение 3D-профиля | 1400 точек |
| Напряжение питания, В | 24 V DC, ± 20 % |
| Остаточная пульсация | < 5 Vss |
| Примерная зона обзора | 300 mm x 1.000 mm |
| Материал переднего окна | PMMA |
| Устойчивость к вибрации | 5 g, 58 Hz ... 150 Hz |
| Скорость передачи данных | 10/100 Мбит/с |
| Угол датчика изображения | 60,5° |
| Сохранение и вызов данных | Изображения и данные могут временно храниться на внутреннем флеш-накопителе или сохраняться через FTP на внешнем носителе или удаленном сервере. |
| Устойчивость к сотрясениям | 15 г, 3 x 6 направлений |
| Последовательный✔ , RS-422, RS-485 | Последовательный |
| Пользовательские интерфейсы | Ориентированные на область применения интерфейсы пользователей могут быть оформлены в виде автономных веб-страниц. Встроенный OPC-сервер позволяет осуществлять обмен данными, например, с системами SCADA. |
| Максимальный диапазон высоты | 871 mm |
| Типичное разрешение по высоте | 1,2 mm |
| Максимальная частота энкодера | 2 MHz |
| Диапазон температур при работе | 0 °C ... +40 °C |
| Диапазон температур при хранении | –20 °C ... +70 °C |
| Ширина при минимальном рабочем расстоянии | 417 mm |
| Частота развертки/регенерации изображения | 5.000 3D-профилей/с |
| Ширина при максимальном рабочем расстоянии | 1.297 mm |
| EtherNet/IP™✔Скорость передачи данных10/100 Мбит/с | EtherNet/IP™ |
| Ethernet✔ , TCP/IP, UDP/IPПримечаниеВключая OPC-серверСкорость передачи данных10/100 Мбит/с | Ethernet |
