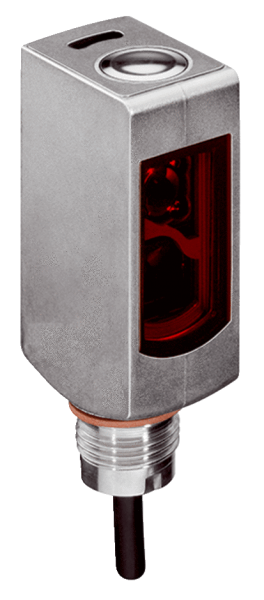

1048109 — WTF4S-3P3264H Фотоэлектрический датчик с отражением

Показать всё Скрыть всё

• Характеристики

  Принцип датчика/ обнаружения	Датчик с отражением от объекта, Подавление переднего фона
  Размеры (Ш x В x Г)	15,25 mm x 63,2 mm x 22,15 mm
  Конструкция корпуса	Hygiene
  Форма корпуса (выход света)	Прямоугольный
  Дистанция работы, макс.	20 mm ... 200 mm 1)
  Вид излучения	Видимый красный свет
  Источник света	Светодиод PinPoint 2)
  Размеры светового пятна (расстояние)	Ø 6,5 mm (150 mm)
  Длина волны	650 nm
  Настройка	Кабель, Кнопка настройки 3)
  Специальные случаи применения	Гигиеничные зоны и зоны с высокой влажностью

  • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
  • 2) Средний срок службы: 100 000 ч при TU = +25 °C.
  • 3) Внешняя настройка: импульс > 2 с с напряжением Uv при PNP и M при NPN.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	< 5 Vss 2)
  Потребление тока	≤ 30 mA 3)
  Переключающий выход	PNP
  Тип переключения	СВЕТЛО
  Выходной ток Iмакс.	≤ 100 mA
  Оценка	< 0,5 ms 4)
  Частота переключения	1.000 Hz 5)
  Тип подключения	Кабель с разъемом M8, 4-конт., 150 mm 6)
  Механическое соединение	Адаптерная резьба M12
  Материал кабеля	PVC
  Схемы защиты	A, B, C 7) 8) 9)
  Класс защиты	III
  Вес	50 g
  Материал корпуса	Нержавеющая сталь, Нержавеющая сталь 316L
  Тип защиты	IP66 IP67 IP68 IP69K
  Диапазон температур при работе	–30 °C ... +70 °C 10) –30 °C ... +60 °C
  Диапазон температур при хранении	–30 °C ... +75 °C
  № файла UL	FDA, UL № NRKH.E181493 & cUL № NRKH7.E181493

  • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) Продолжительность сигнала при омической нагрузке.
  • 5) При соотношении светло/темно 1:1.
  • 6) Запрещается деформировать кабель ниже 0 °C.
  • 7) А = подключения UV с защитой от переполюсовки.
  • 8) B = входы и выходы с защитой от инверсии полярности.
  • 9) C = подавление импульсных помех.
  • 10) At UV ≤ 24 V and IA < 30 mA.

• Классификации

  ECl@ss 5.0	27270904
  ECl@ss 5.1.4	27270904
  ECl@ss 6.0	27270904
  ECl@ss 6.2	27270904
  ECl@ss 7.0	27270904
  ECl@ss 8.0	27270904
  ECl@ss 8.1	27270904
  ECl@ss 9.0	27270904
  ETIM 5.0	EC002719
  ETIM 6.0	EC002719
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

Схема соединений cd-092 Габаритный чертеж WTB4S-3H, WTF4S-3H, с кнопкой Teach-in Вид: Галерея Список Показать всё Скрыть всё
