Каталог·Фотоэлектрические датчики·WTB4S-3P3262H Фотоэлектрический датчик с отражением от объекта, подавление заднего фона, 10–350 мм, Hygiene

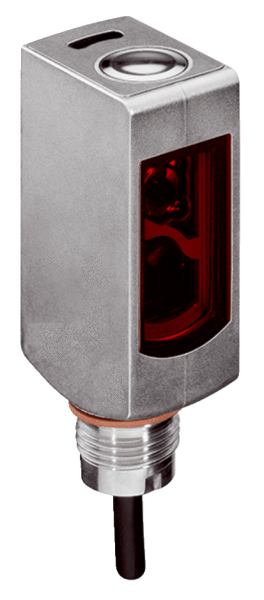

1048094 — WTB4S-3P3262H Фотоэлектрический датчик с отражением

WTB4S-3P3262H
SICK
Заказной №1048094
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление заднего фона
    Размеры (Ш x В x Г)15,25 mm x 63,2 mm x 22,15 mm
    Конструкция корпусаHygiene
    Форма корпуса (выход света)Прямоугольный
    Дистанция работы, макс.4 mm ... 500 mm 1)
    Расстояние срабатывания10 mm ... 350 mm 1)
    Вид излученияВидимый красный свет
    Источник светаСветодиод PinPoint 2)
    Размеры светового пятна (расстояние)Ø 6,5 mm (150 mm)
    Длина волны650 nm
    НастройкаКнопка настройки
    Специальные случаи примененияГигиеничные зоны и зоны с высокой влажностью
    • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
    • 2) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация< 5 Vss 2)
    Потребление тока≤ 30 mA 3)
    Переключающий выходPNP
    Функция выходного сигналаКомплементарный
    Тип переключенияСВЕТЛО/ТЕМНО
    Выходной ток Iмакс.≤ 100 mA
    Оценка< 0,5 ms 4)
    Частота переключения± 1.000 Hz 5)
    Тип подключенияКабель с разъемом M8, 4-конт., 150 mm 6) 7)
    Механическое соединениеАдаптерная резьба M12
    Материал кабеляPVC
    Схемы защитыA, B, C 10) 8) 9)
    Класс защитыIII
    Вес50 g
    Материал корпусаНержавеющая сталь, Нержавеющая сталь 316L
    Тип защиты

    IP66

    IP67

    IP68

    IP69K

    Диапазон температур при работе

    –30 °C ... +70 °C 11)

    –30 °C ... +60 °C

    Диапазон температур при хранении–30 °C ... +75 °C
    № файла ULFDA, UL № NRKH.E181493 & cUL № NRKH7.E181493
    • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) Продолжительность сигнала при омической нагрузке.
    • 5) При соотношении светло/темно 1:1.
    • 6) Макс. момент затяжки: 0,6 Нм.
    • 7) Запрещается деформировать кабель ниже 0 °C.
    • 8) А = подключения UV с защитой от переполюсовки.
    • 9) B = входы и выходы с защитой от инверсии полярности.
    • 10) C = подавление импульсных помех.
    • 11) At UV ≤ 24 V and IA < 30 mA.
  • Классификации
    ECl@ss 5.027270904
    ECl@ss 5.1.427270904
    ECl@ss 6.027270904
    ECl@ss 6.227270904
    ECl@ss 7.027270904
    ECl@ss 8.027270904
    ECl@ss 8.127270904
    ECl@ss 9.027270904
    ETIM 5.0EC002719
    ETIM 6.0EC002719
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Схема соединений cd-083 Характеристика WTB4S-3, 500 mm Диаграмма расстояний срабатывания WTB4S-3, 500 mm Габаритный чертеж WTB4S-3H, WTF4S-3H, с кнопкой Teach-in Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC002719
ECl@ss27270904
UNSPSC39121528
Вес, кг50 g
Оценка< 0,5 ms 4)
Размер15,25 mm x 63,2 mm x 22,15 mm
МатериалНержавеющая сталь, Нержавеющая сталь 316L
№ файла ULFDA, UL № NRKH.E181493 & cUL № NRKH7.E181493
НастройкаКнопка настройки
Тип защитыIP66IP67IP68IP69K
Длина волны650 nm
Схемы защитыA, B, C 10) 8) 9)
Вид излученияВидимый красный свет
Форма корпусаПрямоугольный
Источник светаСветодиод PinPoint 2)
Материал кабеляPVC
Потребление тока≤ 30 mA 3)
Тип переключенияСВЕТЛО/ТЕМНО
Степень защиты (IP)III
Выходной ток Iмакс.≤ 100 mA
Конструкция корпусаHygiene
Переключающий выходPNP
2) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В10 V DC ... 30 V DC 1)
Остаточная пульсация< 5 Vss 2)
Частота переключения± 1.000 Hz 5)
6) Макс. момент затяжки0,6 Нм.
Дистанция работы, макс.4 mm ... 500 mm 1)
Размеры светового пятнаØ 6,5 mm (150 mm)
Механическое соединениеАдаптерная резьба M12
Расстояние срабатывания10 mm ... 350 mm 1)
Функция выходного сигналаКомплементарный
Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление заднего фона
Электрическое подсоединениеКабель с разъемом M8, 4-конт., 150 mm 6) 7)
Специальные случаи примененияГигиеничные зоны и зоны с высокой влажностью
Диапазон температур при работе–30 °C ... +70 °C 11)–30 °C ... +60 °C
5) При соотношении светло/темно 11.
Диапазон температур при хранении–30 °C ... +75 °C
