Каталог·Фотоэлектрические датчики·WTB4S-3P2264V Фотоэлектрический датчик с отражением от объекта 500 мм, подавление заднего фона

1047651 — WTB4S-3P2264V Фотоэлектрический датчик с отражением

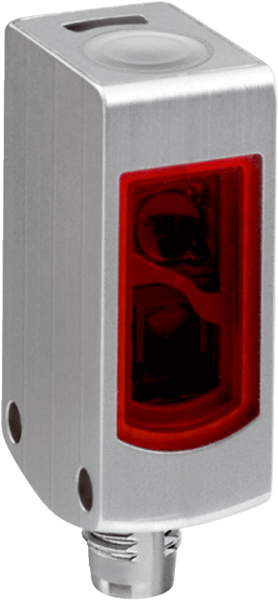

WTB4S-3P2264V
SICK
Заказной №1047651
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление заднего фона
    Размеры (Ш x В x Г)15,25 mm x 44,9 mm x 22,2 mm
    Конструкция корпусаВлагозащищенный
    Форма корпуса (выход света)Прямоугольный
    Дистанция работы, макс.4 mm ... 500 mm 1)
    Расстояние срабатывания10 mm ... 350 mm 1)
    Вид излученияВидимый красный свет
    Источник светаСветодиод PinPoint 2)
    Размеры светового пятна (расстояние)Ø 6,5 mm (150 mm)
    Длина волны650 nm
    НастройкаКабель, Кнопка настройки 3)
    Специальные случаи примененияГигиеничные зоны и зоны с высокой влажностью
    • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
    • 2) Средний срок службы: 100 000 ч при TU = +25 °C.
    • 3) Внешняя настройка: импульс > 2 с с напряжением Uv при PNP и M при NPN.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация< 5 Vss 2)
    Потребление тока≤ 30 mA 3)
    Переключающий выходPNP
    Функция выходного сигналаКомплементарный
    Тип переключенияСВЕТЛО
    Выходной ток Iмакс.≤ 100 mA
    Оценка< 0,5 ms 4)
    Частота переключения1.000 Hz 5)
    Тип подключенияРазъем M8, 4-конт. 6)
    Схемы защиты

    A 7)

    B 8)

    C 9)

    Класс защитыIII
    Вес40 g
    Материал корпусаНержавеющая сталь, Нержавеющая сталь 316L
    Тип защитыIP66, IP67, IP68, IP69K 10)
    Диапазон температур при работе

    –30 °C ... +70 °C 11)

    –30 °C ... +60 °C

    Диапазон температур при хранении–30 °C ... +75 °C
    № файла ULNRKH.E181493 & NRKH7.E181493
    • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) Продолжительность сигнала при омической нагрузке.
    • 5) При соотношении светло/темно 1:1.
    • 6) Макс. момент затяжки: 0,6 Нм.
    • 7) А = подключения UV с защитой от переполюсовки.
    • 8) B = входы и выходы с защитой от инверсии полярности.
    • 9) C = подавление импульсных помех.
    • 10) Только при правильно установленном соединительном кабеле с классом защиты IP69K.
    • 11) At UV ≤ 24 V and IA < 30 mA.
  • Классификации
    ECl@ss 5.027270904
    ECl@ss 5.1.427270904
    ECl@ss 6.027270904
    ECl@ss 6.227270904
    ECl@ss 7.027270904
    ECl@ss 8.027270904
    ECl@ss 8.127270904
    ECl@ss 9.027270904
    ETIM 5.0EC002719
    ETIM 6.0EC002719
    UNSPSC 16.090139121528
