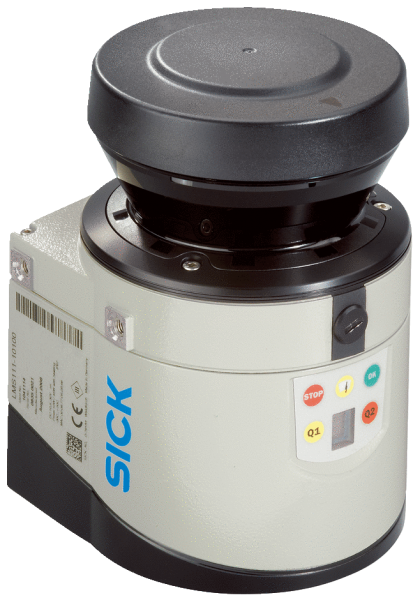

Габаритный чертеж Диаграмма рабочих зон Схема соединений Показать всё Скрыть всёХарактеристики
| CAN | ✔ |
|---|---|
| ETIM | EC002550 |
| ECl@ss | 27270913 |
| UNSPSC | 46171620 |
| Ethernet | ✔ , TCP/IP |
| Цвет | Серый (RAL 7032) |
| Вес, кг | 1,1 kg |
| Оценка | ≥ 20 ms |
| Размер | 105 mm x 102 mm x 162 mm |
| Обогрев | Да |
| Функция | Расширение выходов |
| Тип защиты | IP67 (EN 60529, раздел 14.2.7) |
| Назначение | Outdoor |
| Примечание | OPC |
| Мощность, Вт | Typ. 8 W, нагреватель тип 35 Вт |
| Класс лазера | 1 (IEC 60825-1:2014, EN 60825-1:2014) |
| Источник света | Инфракрасный (905 nm) |
| Угол раскрытия | 270° |
| Ударопрочность | EN 60068-2-27 (1993-03) |
| Рабочая область | 0,5 m ... 50 m |
| Количество полей | 10 поля |
| Последовательный | ✔ , RS-232 |
| Степень защиты (IP) | III (EN 50178 (1997,10)) |
| Виброустойчивость | EN 60068-2-6 (1995-04) |
| Угловое разрешение | 0,25°0,5° |
| Диффузное отражение | 2 % ... > 1.000 % (Отражатели) |
| Переключающие входы | 4 цифровых (2 из них могут использоваться для энкодеров) |
| Коррекция при тумане | Да |
| Оптическая индикация | 7-сегментный индикатор (а также 5 светодиодов для индикации статуса устройства, предупреждения о загрязнении и состояния выхода) |
| Переключающие выходы | 3 |
| Рабочее напряжение, В | 10,8 V DC ... 30 V DC |
| Температура хранения | –30 °C ... +70 °C |
| Частота сканирования | 25 Hz / 50 Hz |
| Встроенное приложение | Анализ полей с гибкими полями |
| Статистическая ошибка | 12 mm 1) |
| Указание по применению | Датчик не является оборудованием для обеспечения безопасности в определении действующих норм безопасности в области машиностроения. |
| Систематическая ошибка | ± 30 mm 1) |
| Скорость передачи данных | 9,6 kBaud ... 115,2 kBaud |
| Электрическое подключение | 1 x Круглый штекерный соединитель M12 |
| Диапазон рабочих температур | –30 °C ... +50 °C |
| Распознаваемая форма объекта | Практически любая |
| CAN✔ФункцияРасширение выходов | CAN |
| Электромагнитная совместимость | EN 61000-6-2:2005 / EN 61000-6-4 (2007-01) |
| Одновременная обработка случаев | 10 |
| Дальность сканирования при яркости 10 % | 18 m |
| Количество обрабатываемых эхосигналов | 2 |
| Нечувствительность ко внешним источникам света | 40.000 lx |
| Ethernet✔ , TCP/IPПримечаниеOPCФункцияHostСкорость передачи данных10/100 Мбит/с | Ethernet |
| Последовательный✔ , RS-232ФункцияHost, AUXСкорость передачи данных9,6 kBaud ... 115,2 kBaud | Последовательный |
