Каталог·Датчики расстояния·DS50-N1112 Датчик расстояния лазерный 200–10000 мм, разрешение 1 мм, 2 x NPN

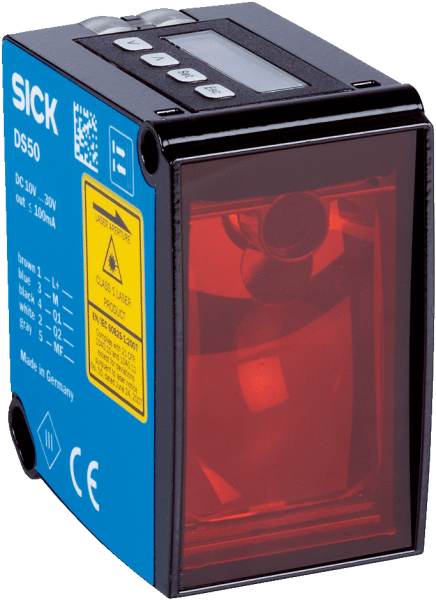

1047404 — DS50-N1112 Датчик расстояния лазерный 200–10000 мм

DS50-N1112
SICK
Заказной №1047404
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Производительность
    Диапазон измерения

    200 mm ... 10.000 mm, 90 % отражения

    200 mm ... 6.000 mm, 18 % отражения

    200 mm ... 4.000 mm, 6 % отражения

    Разрешение1 mm 1)
    Точность воспроизведения≥ 2,5 mm 2) 3) 4)
    Точность± 10 mm 1) 5)
    Оценка10 ms ... 50 ms, 10 ms / 50 ms 4)
    Частота переключения50 Hz / 10 Hz 4)
    Источник светаЛазер, красный 6)
    Класс лазера2 (IEC 60825-1:2014, EN 60825-1:2014) 6)
    Тип. размер светового пятна (расстояние)15 mm x 15 mm (10 m)
    Доп. функцияНастраиваемое скользящее усреднение: быстро/медленно, Режимы работы на выбор: расстояние до объекта (DtO) / окно (Wnd) / объект между датчиком и фоном (ObSB), обучаемый, настраиваемый и инвертируемый дискретный выход, настраиваемый гистерезис, многофункциональный вход (MF): отключение лазера / внешнее обучение / деактивирован, Однозначное измеренное значение, Отсутствие взаимной интерференции, отключение дисплея, сброс на заводские настройки, блокировка пользовательского интерфейса
    Средний срок службы лазера (при 25 °C)100.000 h
    • 1) Относительно значения расстояния на дисплее.
    • 2) Соответствует 1 σ.
    • 3) Отражение 6 % ... 90 %.
    • 4) В зависимости от настроенного усреднения: быстро/медленно.
    • 5) 90 % отражения.
    • 6) Длина волны: 658 нм, макс. мощность: 180 мВт, длительность импульса: 5 нс, цикл нагрузки: 1/200.
  • Интерфейсы
    Переключающий выход2 x NPN (100 mA) 1) 2)
    Многофункциональный вход (MF)1 x 3) 4)
    Гистерезис1 mm ... 9.999 mm
    • 1) Выход Q с защитой от короткого замыкания.
    • 2) NPN: HIGH = < 2,5 В / LOW = UВ.
    • 3) Время отклика ≤ 60 мс.
    • 4) NPN: HIGH = ≤ 2,5 В / LOW = UВ.
  • Механика/электроника
    Напряжение питания UVПост. ток 10 V ... 30 V 1)
    Остаточная пульсация≤ 5 Vss 2)
    Потребляемая мощность≤ 1,85 W 3)
    Время инициализации≤ 350 ms
    Время на разогрев≤ 15 min
    Материал корпуса

    Цинковое литье под давлением (ZNAL4CU1)

    Акриловое стекло (ПММА)

    Тип подключенияРазъем, M12, 5-контактный
    ИндикацияЖК-дисплей, 2 x LED
    Вес200 g
    Тип защитыIP65
    Класс защитыIII
    • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
    • 2) Не допускается превышение или занижение допуска UВ.
    • 3) Без нагрузки.
  • Данные окружающей среды
    Рабочий диапазон температур–30 °C ... +65 °C
    Диапазон температур при хранении–40 °C ... +75 °C
    Макс. отн. влажность воздуха (без образования конденсата)≤ 95 %
    Тип. невосприимчивость к постороннему свету40 klx
    ВиброустойчивостьEN 60068-2-6, EN 60068-2-64
    УдаропрочностьEN 60068-2-27
  • Классификации
    ECl@ss 5.027270801
    ECl@ss 5.1.427270801
    ECl@ss 6.027270801
    ECl@ss 6.227270801
    ECl@ss 7.027270801
    ECl@ss 8.027270801
    ECl@ss 8.127270801
    ECl@ss 9.027270801
    ETIM 5.0EC001825
    ETIM 6.0EC001825
    UNSPSC 16.090141111613
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Тип подключения Разъем M12, 5-конт. Схема соединений Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC001825
2) NPNHIGH = < 2,5 В / LOW = UВ.
4) NPNHIGH = ≤ 2,5 В / LOW = UВ.
ECl@ss27270801
UNSPSC41111613
Вес, кг200 g
Оценка10 ms ... 50 ms, 10 ms / 50 ms 4)
МатериалЦинковое литье под давлением (ZNAL4CU1)Акриловое стекло (ПММА)
ИндикацияЖК-дисплей, 2 x LED
Тип защитыIP65
Гистерезис1 mm ... 9.999 mm
Разрешение1 mm 1)
Доп. функцияНастраиваемое скользящее усреднение: быстро/медленно, Режимы работы на выбор: расстояние до объекта (DtO) / окно (Wnd) / объект между датчиком и фоном (ObSB), обучаемый, настраиваемый и инвертируемый дискретный выход, настраиваемый гистерезис, многофункциональный вход (MF): отключение лазера / внешнее обучение / деактивирован, Однозначное измеренное значение, Отсутствие взаимной интерференции, отключение дисплея, сброс на заводские настройки, блокировка пользовательского интерфейса
Мощность, Вт≤ 1,85 W 3)
Класс лазера2 (IEC 60825-1:2014, EN 60825-1:2014) 6)
6) Длина волны658 нм, макс. мощность: 180 мВт, длительность импульса: 5 нс, цикл нагрузки: 1/200.
Источник светаЛазер, красный 6)
Класс точности± 10 mm 1) 5)
УдаропрочностьEN 60068-2-27
Время на разогрев≤ 15 min
Степень защиты (IP)III
ВиброустойчивостьEN 60068-2-6, EN 60068-2-64
Диапазон измерения200 mm ... 10.000 mm, 90 % отражения200 mm ... 6.000 mm, 18 % отражения200 mm ... 4.000 mm, 6 % отражения
Время инициализации≤ 350 ms
Переключающий выход2 x NPN (100 mA) 1) 2)
Напряжение питания UVПост. ток 10 V ... 30 V 1)
Остаточная пульсация≤ 5 Vss 2)
Частота переключения50 Hz / 10 Hz 4)
Многофункциональный вход1 x 3) 4)
Точность воспроизведения≥ 2,5 mm 2) 3) 4)
Средний срок службы лазера100.000 h
Тип. размер светового пятна15 mm x 15 mm (10 m)
Макс. отн. влажность воздуха≤ 95 %
Рабочий диапазон температур–30 °C ... +65 °C
Электрическое подсоединениеРазъем, M12, 5-контактный
Диапазон температур при хранении–40 °C ... +75 °C
4) В зависимости от настроенного усреднениябыстро/медленно.
Тип. невосприимчивость к постороннему свету40 klx
