Каталог·Фотоэлектрические датчики·WTV4-3N1171 Фотоэлектрический датчик с отражением от объекта, подавление заднего фона, 50 мм

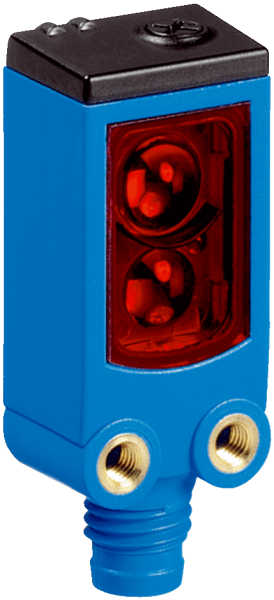

1046898 — WTV4-3N1171 Фотоэлектрический датчик с отражением от объекта

WTV4-3N1171
SICK
Заказной №1046898
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление заднего фона
    Размеры (Ш x В x Г)16 mm x 39,5 mm x 12 mm
    Форма корпуса (выход света)Прямоугольный
    Дистанция работы, макс.3 mm ... 50 mm 1)
    Расстояние срабатывания5 mm ... 50 mm 1)
    Вид излученияВидимый красный свет
    Источник светаСветодиод PinPoint 2)
    Размеры светового пятна (расстояние)3 mm x 20 mm (40 mm)
    Длина волны650 nm
    НастройкаПотенциометр, 5 оборотов
    AutoAdapt✔
    Специальные случаи примененияОбнаружение перфорированных объектов, Обнаружение объектов с допусками на положение, Обнаружение объектов с неровной и блестящей поверхностью, Обнаружение объектов, завернутых в пленку
    • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
    • 2) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация< 5 Vss 2)
    Потребление тока≤ 20 mA 3)
    Переключающий выходNPN
    Тип переключенияСВЕТЛО
    Выходной ток Iмакс.≤ 100 mA
    Оценка< 0,5 ms 4)
    Частота переключения1.000 Hz 5)
    Тип подключенияКабель, 4-жильный, 2 m 6)
    Материал кабеляPVC
    Сечение провода0,14 mm²
    Диаметр проводаØ 3,4 mm
    Схемы защиты

    A 7)

    C 8)

    D 9)

    Класс защитыIII
    Вес30 g
    Материал корпусаПластик, ABS
    Материал, оптикаПластик, PMMA
    Тип защиты

    IP67

    IP66

    Специальное исполнениеV-оптика, Линейное световое пятно
    Диапазон температур при работе–40 °C ... +60 °C
    Диапазон температур при хранении–40 °C ... +75 °C
    № файла ULNRKH.E181493 & NRKH7.E181493
    • 1) Предельные значения.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) Продолжительность сигнала при омической нагрузке.
    • 5) При соотношении светло/темно 1:1.
    • 6) Запрещается деформировать кабель ниже 0 °C.
    • 7) А = подключения UV с защитой от переполюсовки.
    • 8) C = подавление импульсных помех.
    • 9) D = выходы с защитой от короткого замыкания.
  • Классификации
    ECl@ss 5.027270904
    ECl@ss 5.1.427270904
    ECl@ss 6.027270904
    ECl@ss 6.227270904
    ECl@ss 7.027270904
    ECl@ss 8.027270904
    ECl@ss 8.127270904
    ECl@ss 9.027270904
    ETIM 5.0EC002719
    ETIM 6.0EC002719
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Схема соединений cd-083 Габаритный чертеж Характеристика WTV4-3, V-оптика, линейное световое пятно Размер светового пятна WTV4-3, V-оптика, линейное световое пятно Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC002719
ECl@ss27270904
UNSPSC39121528
AutoAdapt✔
Вес, кг30 g
Оценка< 0,5 ms 4)
Размер16 mm x 39,5 mm x 12 mm
МатериалПластик, ABS
№ файла ULNRKH.E181493 & NRKH7.E181493
НастройкаПотенциометр, 5 оборотов
Тип защитыIP67IP66
Длина волны650 nm
Схемы защитыA 7)C 8)D 9)
Вид излученияВидимый красный свет
Форма корпусаПрямоугольный
Источник светаСветодиод PinPoint 2)
Диаметр проводаØ 3,4 mm
Материал кабеляPVC
Сечение провода0,14 mm²
Материал, оптикаПластик, PMMA
Потребление тока≤ 20 mA 3)
Тип переключенияСВЕТЛО
Степень защиты (IP)III
Выходной ток Iмакс.≤ 100 mA
Переключающий выходNPN
2) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В10 V DC ... 30 V DC 1)
Остаточная пульсация< 5 Vss 2)
Частота переключения1.000 Hz 5)
Дистанция работы, макс.3 mm ... 50 mm 1)
Специальное исполнениеV-оптика, Линейное световое пятно
Размеры светового пятна3 mm x 20 mm (40 mm)
Расстояние срабатывания5 mm ... 50 mm 1)
Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление заднего фона
Электрическое подсоединениеКабель, 4-жильный, 2 m 6)
Специальные случаи примененияОбнаружение перфорированных объектов, Обнаружение объектов с допусками на положение, Обнаружение объектов с неровной и блестящей поверхностью, Обнаружение объектов, завернутых в пленку
Диапазон температур при работе–40 °C ... +60 °C
5) При соотношении светло/темно 11.
Диапазон температур при хранении–40 °C ... +75 °C
