Каталог·Фотоэлектрические датчики·WLG4S-3V2232V Фотоэлектрический датчик с отражением от рефлектора 5 м, красный светодиод

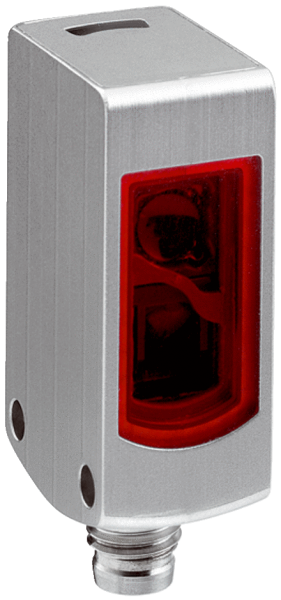

1046447 — WLG4S-3V2232V Фотоэлектрический датчик с отражением

WLG4S-3V2232V
SICK
Заказной №1046447
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Принцип датчика/ обнаруженияДатчик с отражением от рефлектора, Автоколлимация
    Размеры (Ш x В x Г)15,25 mm x 44,9 mm x 22,2 mm
    Конструкция корпусаВлагозащищенный
    Форма корпуса (выход света)Прямоугольный
    Дистанция работы, макс.0 m ... 5 m 1)
    Расстояние срабатывания0 m ... 3 m 1)
    Вид излученияВидимый красный свет
    Источник светаСветодиод PinPoint 2)
    Размеры светового пятна (расстояние)Ø 45 mm (1,5 m)
    Длина волны650 nm
    НастройкаКнопка настройки
    AutoAdapt✔
    Специальные случаи примененияГигиеничные зоны и зоны с высокой влажностью, Обнаружение прозрачных объектов
    • 1) Отражатель PL80A.
    • 2) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация< 5 Vss 2)
    Потребление тока≤ 30 mA 3)
    Переключающий выходPNP
    Тип переключенияТЕМНО
    Выходной ток Iмакс.≤ 100 mA
    Оценка< 0,5 ms 4)
    Частота переключения± 1.000 Hz 5)
    Тип подключенияРазъем M8, 4-конт. 6)
    Схемы защитыA, B, C 7) 8) 9)
    Класс защитыIII
    Вес40 g
    Поляризационный фильтр✔
    Материал корпусаНержавеющая сталь, Нержавеющая сталь 316L
    Тип защитыIP66, IP67, IP68, IP69K 10)
    Специальное исполнениеОбнаружение прозрачных объектов
    Диапазон температур при работе

    –30 °C ... +70 °C 11)

    –30 °C ... +60 °C

    Диапазон температур при хранении–30 °C ... +75 °C
    № файла ULNRKH.E181493 & NRKH7.E181493
    • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) Продолжительность сигнала при омической нагрузке.
    • 5) При соотношении светло/темно 1:1.
    • 6) Макс. момент затяжки: 0,6 Нм.
    • 7) А = подключения UV с защитой от переполюсовки.
    • 8) B = входы и выходы с защитой от инверсии полярности.
    • 9) C = подавление импульсных помех.
    • 10) Только при правильно установленном соединительном кабеле с классом защиты IP69K.
    • 11) At UV ≤ 24 V and IA < 30 mA.
  • Классификации
    ECl@ss 5.027270902
    ECl@ss 5.1.427270902
    ECl@ss 6.027270902
    ECl@ss 6.227270902
    ECl@ss 7.027270902
    ECl@ss 8.027270902
    ECl@ss 8.127270902
    ECl@ss 9.027270902
    ETIM 5.0EC002717
    ETIM 6.0EC002717
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Схема соединений cd-107 Характеристика WL4S-3, WLG4S-3, 5 m Диаграмма расстояний срабатывания WL4S-3, WLG4S-3, 5 m Габаритный чертеж WL4S-3V, WLG4S-3V, с кнопкой Teach-in Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC002717
ECl@ss27270902
UNSPSC39121528
AutoAdapt✔
Вес, кг40 g
Оценка< 0,5 ms 4)
Размер15,25 mm x 44,9 mm x 22,2 mm
МатериалНержавеющая сталь, Нержавеющая сталь 316L
№ файла ULNRKH.E181493 & NRKH7.E181493
НастройкаКнопка настройки
Тип защитыIP66, IP67, IP68, IP69K 10)
Длина волны650 nm
Схемы защитыA, B, C 7) 8) 9)
Вид излученияВидимый красный свет
Форма корпусаПрямоугольный
Источник светаСветодиод PinPoint 2)
Потребление тока≤ 30 mA 3)
Тип переключенияТЕМНО
Степень защиты (IP)III
Выходной ток Iмакс.≤ 100 mA
Конструкция корпусаВлагозащищенный
Переключающий выходPNP
2) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В10 V DC ... 30 V DC 1)
Остаточная пульсация< 5 Vss 2)
Частота переключения± 1.000 Hz 5)
6) Макс. момент затяжки0,6 Нм.
Дистанция работы, макс.0 m ... 5 m 1)
Поляризационный фильтр✔
Специальное исполнениеОбнаружение прозрачных объектов
Размеры светового пятнаØ 45 mm (1,5 m)
Расстояние срабатывания0 m ... 3 m 1)
Принцип датчика/ обнаруженияДатчик с отражением от рефлектора, Автоколлимация
Электрическое подсоединениеРазъем M8, 4-конт. 6)
Специальные случаи примененияГигиеничные зоны и зоны с высокой влажностью, Обнаружение прозрачных объектов
Диапазон температур при работе–30 °C ... +70 °C 11)–30 °C ... +60 °C
5) При соотношении светло/темно 11.
Диапазон температур при хранении–30 °C ... +75 °C
