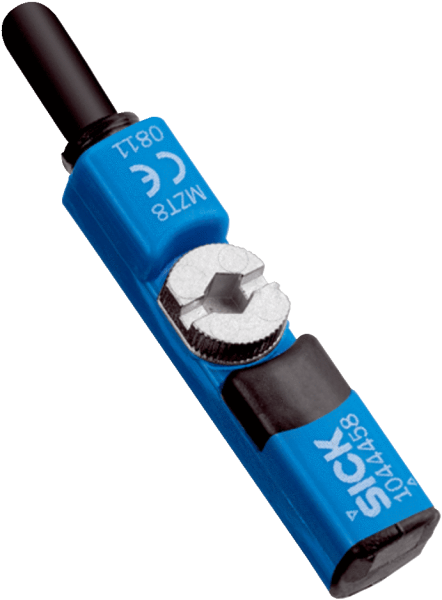

Схема соединений cd-002 Габаритный чертеж Кабель со штекером M8 Показать всё Скрыть всёХарактеристики
| ETIM | EC002544 |
|---|---|
| ECl@ss | 27270104 |
| UNSPSC | 39122230 |
| ЭМС | Согласно EN 60947-5-2 |
| Материал | Пластик, PA12 |
| № файла UL | NRKH.E181493 & NRKH7.E181493 |
| Тип защиты | IP68 1) |
| Длина корпуса | 24 mm |
| Функция выхода | Нормально открытый |
| Гистерезис тип. | > 0,5 mT |
| Кабельный отвод | Осевая |
| Материал кабеля | Полиуретан |
| Сечение провода | 0,14 mm² |
| Постоянный ток Ia | ≤ 200 mA |
| Потребление тока | ≤ 10 mA 1) |
| Степень защиты (IP) | III |
| Воспроизводимость | ≤ 0,1 mT 2) |
| Падение напряжения | ≤ 2,2 V |
| Задержка готовности | 25 ms |
| Переключающий выход | NPN |
| Напряжение питания, В | 10 V DC ... 30 V DC |
| Частота переключения | 1.000 Hz |
| Цилиндрический корпус | T-образный паз |
| Электрическое исполнение | Пост. ток, 3-проводный |
| Электрическое подсоединение | Кабель с разъемом M8, 3-конт., 0,3 m |
| Защита от инверсии полярности | ✔ |
| Защита от короткого замыкания | ✔ |
| Подавление импульса включения | ✔ |
| Диапазон температур при работе | –30 °C ... +80 °C |
| Цилиндрические корпусы с адаптером | Цилиндр с профилированным штокомЦилиндр с затянутым на поршень штокомКруглый цилиндрЦилиндр с пазом в виде ласточкина хвостаSMC-шина CDQ2SMC-шина ECDQ2 |
| Чувствительность срабатывания тип. | 2,6 mT |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| Переход через крайнее положение тип. | 3 mm |
