Диаграмма поля считывания Показать всё Скрыть всёХарактеристики
| CAN | ✔ |
|---|---|
| ETIM | EC002998 |
| ECl@ss | 27280401 |
| UNSPSC | 52161523 |
| CANopen | ✔ |
| Ethernet | ✔ , TCP/IP |
| PROFINET | ✔ |
| Цвет | Синий, черный |
| EtherCAT® | ✔ |
| PROFIBUS DP | ✔ |
| DeviceNet™ | ✔ |
| Версия | Short Range |
| Вес, кг | 450 g |
| Размер | 147 mm x 88 mm x 39 mm 1) |
| EtherNet/IP™ | ✔ |
| Антенна | Интегрирован |
| Функция | PROFINET Single Port, PROFINET Dual Port (опционально через внешний модуль промышленной сети CDF600-2) |
| Тип защиты | IP67 |
| Примечание | CSN (SICK CAN Sensor Network) |
| Стандарт RFID | ISO/IEC 15693, ISO/IEC 18000-3 «Режим 1» |
| Мощность, Вт | Typ. 5 W |
| Прочие функции | Гибкий формат вывода данных (задается конфигурацией), Тактовый импульс, Диагностика, Функция клонирования (карта памяти MicroSD или система), Обновляемая прошивка, Импульсный запуск |
| Ударопрочность | EN 60068-2-27 |
| Диапазон частот | ВЧ (13,56 МГц) |
| Несущая частота | 13,56 MHz |
| Последовательный | ✔ , RS-232, RS-422 |
| Степень защиты (IP) | III |
| Виброустойчивость | EN 60068-2-6 |

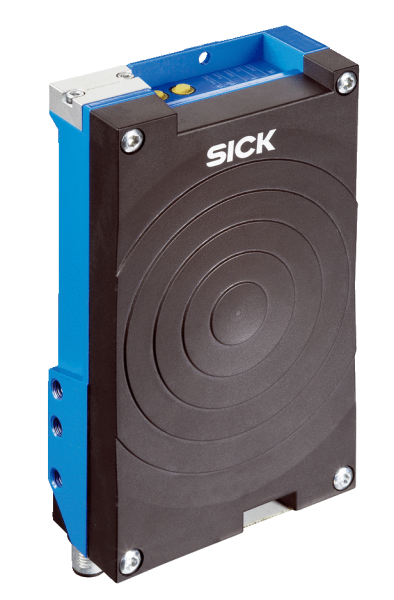

| Категория продукции | Устройство записи и считывания со встроенной антенной |
| Конфигурационное ПО | SOPAS ET |
| Переключающие входы | 3 («Датчик 1», 2 входа через опциональный накопитель параметров CMC600 в CDB620/CDM420) |
| Оптическая индикация | 6 LEDs (Ready, Result, RF, Data, CAN, LNK TX) |
| Переключающие выходы | 2 (через опциональный накопитель параметров CMC600 в CDB620/CDM420) |
| Рабочее напряжение, В | 10 V DC ... 30 V DC |
| Температура хранения | –25 °C ... +70 °C |
| Тип интеграции в шину | Доступно в качестве опционального внешнего модуля |
| Типичное время доступа | Считывание UID (64 бита/8 байт): 18 msСчитывание 1 блока (32 бита/4 байта): 13 msЗапись 1 блока (32 бита/4 байта): 16 msСчитывание 28 блоков (896 бит/112 байт): 64 msЗапись 28 блоков (896 бит/112 байт): 442 ms |
| Акустическая индикация | 1 Бипер (для подтверждения считывания, регулируемый) |
| Дальность сканирования | Max. 150 mm 1) |
| Скорость передачи данных | 20 kbit/s ... 1.000 kbit/s |
| Электрическое подключение | 1 x поворотный блок подключения с 4-конт. гнездовым разъемом M12 и 12-конт. штекером M12 |
| Диапазон рабочих температур | –20 °C ... +60 °C |
| Электрическое подсоединение | Ethernet |
| Электромагнитная совместимость | EN 301489-3 V1.6.1 Receiver Class 2 |
| EtherNet/IP™✔Скорость передачи данных10/100 Мбит/с | EtherNet/IP™ |
| Допустимая относительная влажность воздуха | 95 %, без образования конденсата |
| CANopen✔Скорость передачи данных20 kbit/s ... 1.000 kbit/s | CANopen |
| Ethernet✔ , TCP/IPСкорость передачи данных10/100 Мбит/с | Ethernet |
| Разрешение на эксплуатацию радиооборудования | Глобальный |
| Последовательный✔ , RS-232, RS-422Скорость передачи данных0,3 kBaud ... 115,2 kBaud | Последовательный |
| CAN✔ПримечаниеCSN (SICK CAN Sensor Network)Скорость передачи данных20 kbit/s ... 1.000 kbit/s | CAN |
| DeviceNet™✔Тип интеграции в шинуДоступно в качестве опционального внешнего модуля | DeviceNet™ |
| EtherCAT®✔Тип интеграции в шинуВ качестве опции через внешний модуль промышленной сети CDF600 | EtherCAT® |
| PROFIBUS DP✔Тип интеграции в шинуВ качестве опции через внешний модуль промышленной сети CDF600-2 | PROFIBUS DP |
| PROFINET✔ФункцияPROFINET Single Port, PROFINET Dual Port (опционально через внешний модуль промышленной сети CDF600-2)Скорость передачи данных10/100 Мбит/с | PROFINET |
