Каталог·Фотоэлектрические датчики·WSE12-3P2411S36 Фотоэлектрический датчик на пересечение луча 0–5 м 10–30 В DC

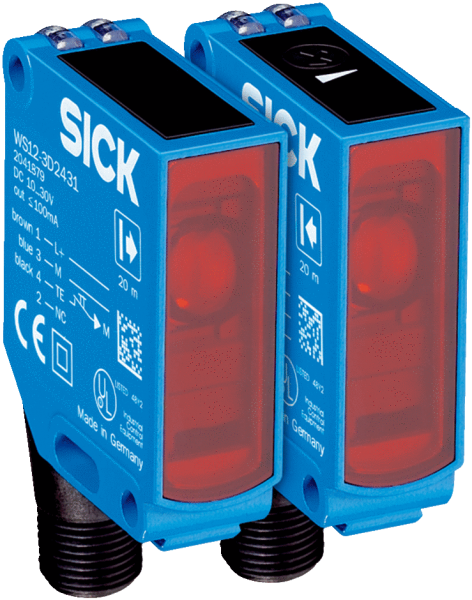

1044120 — WSE12-3P2411S36 Фотоэлектрический датчик на пересечение луча

WSE12-3P2411S36
SICK
Заказной №1044120
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Принцип датчика/ обнаруженияОднопроходной датчик (на пересечение луча)
    Размеры (Ш x В x Г)15,6 mm x 48,5 mm x 42 mm
    Форма корпуса (выход света)Прямоугольный
    Дистанция работы, макс.0 m ... 5 m
    Расстояние срабатывания0 m ... 4 m
    Вид излученияИнфракрасный свет
    Источник светаСветодиод 1)
    Размеры светового пятна (расстояние)Ø 750 mm (5 m)
    Угол излученияОк. 4°
    Длина волны850 nm
    НастройкаПотенциометр, 5 оборотов
    • 1) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация≤ 5 Vss 2)
    Потребляемый ток, передатчик≤ 30 mA 3)
    Потребляемый ток, приемник≤ 15 mA 3)
    Переключающий выходPNP
    Функция выходного сигналаКомплементарный
    Тип переключенияСВЕТЛО/ТЕМНО
    Сигнальное напряжение PNP HIGH/LOW> Uv - 2,5 V / ca. 0 V
    Выходной ток Iмакс.100 mA
    Оценка≤ 5.000 µs 4)
    Частота переключения100 Hz 5)
    Тип подключенияРазъем M12, 4-конт.
    Схемы защиты

    A 6)

    C 7)

    D 8)

    Класс защитыIII
    Вес120 g
    Специальный продукт✔
    Материал корпусаМеталл
    Тип защиты

    IP66

    IP67

    IP69K

    Тестовый вход, передатчик выкл.TE после 0 В, Излучатель выкл.
    Диапазон температур при работе–40 °C ... +60 °C
    Диапазон температур при хранении–40 °C ... +75 °C
    № файла ULNRKH.E181493 & NRKH7.E181493
    Артикул отдельных компонентов2046741 WS12-3D2410S36 2046751 WE12-3P2411S36
    • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) Продолжительность сигнала при омической нагрузке.
    • 5) При соотношении светло/темно 1:1.
    • 6) А = подключения UV с защитой от переполюсовки.
    • 7) C = подавление импульсных помех.
    • 8) D = выходы с защитой от короткого замыкания.
  • Классификации
    ECl@ss 5.027270901
    ECl@ss 5.1.427270901
    ECl@ss 6.027270901
    ECl@ss 6.227270901
    ECl@ss 7.027270901
    ECl@ss 8.027270901
    ECl@ss 8.127270901
    ECl@ss 9.027270901
    ETIM 5.0EC002716
    ETIM 6.0EC002716
    UNSPSC 16.090139121528
