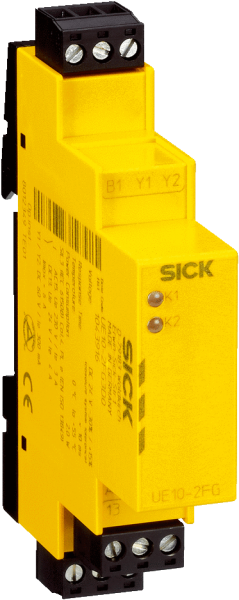

Схема соединений Показать всё Скрыть всёХарактеристики
| TM | 20 лет (EN ISO 13849) |
|---|---|
| ETIM | EC001449 |
| PFHd | 7,0 x 10-10 (EN ISO 13849) |
| ECl@ss | 27371819 |
| UNSPSC | 41113704 |
| Вес, кг | 91 g |
| Размер | 17,8 mm x 105,5 mm x 70,8 mm |
| Категория | Категория 4 (EN ISO 13849) 1) |
| Входной ток | ≤ 50 mA |
| Значение B10d | 1 x 105 циклов срабатывания (AC-15, 230 V, I = 2 A)2,5 x 105 циклов срабатывания (AC-15, 230 V, I = 1 A)5,4 x 105 циклов срабатывания (DC-13, 24 V, I = 0.5 A)1 x 107 циклов срабатывания (DC-13, 24 V, I ≤ 2 A) |
| Мощность, Вт | (≤ 2 W (DC)) |
| Время сброса | ≤ 30 ms |
| Тип контакта | С принудительным управлением |
| Класс надежности | SIL3 (IEC 61508) 1)SILCL3 (EN 62061) 1) |
| Входное напряжение | 24 V DC (16,8 V DC ... 27,6 V DC) |
| Материал контактов | Серебряный сплав, тонкое золочение |
| Напряжение питания, В | B1/A2, B2/A2 |
| Остаточная пульсация | (≤ 2,4 Vss) 1) |
| Расчетный рабочий ток | 3 A (230 V AC)4 A (24 V DC) |
| Категория потребления | AC-15/DC-13 (EN 60947-5-1) |
| Мощность переключения | ≤ 1.500 VA (AC)≤ 200 W (DC) |
| Испытательное напряжение | 1,2 kV (50 Hz) (EN 60439-1) |
| Категория перенапряжения | II |
| Уровень производительности | PL e (EN ISO 13849) 1) |
| Время задержки возврата реле | (≤ 10 ms) |
| Электрическое подсоединение | Вставные винтовые зажимы |
| Ширина контрольного импульса | ≤ 1 ms |
| Расчетное напряжение на изоляции Ui | 300 V AC |
| Токопроводящая линия разблокировки | 10 mA ... 6 A |
| Токопроводящая линия обратной связи | 1 mA ... 300 mA |
| Срок службы механических компонентов | 1 x 107 циклов срабатывания |
| Срок службы электрических компонентов | 1 x 105 циклов срабатывания |
| Электрические данные - Входные контуры | B1, B2Входное напряжение24 V DC (16,8 V DC ... 27,6 V DC)Входной ток≤ 50 mAВремя сброса≤ 30 msШирина контрольного импульса≤ 1 ms |
| Количество токопроводящих линий разблокировки | 2, важный для безопасности |
| Количество токопроводящих линий обратной связи | 1, Контроль внешних устройств (EDM) |
| Максимально допустимое импульсное напряжение Uimp | 4 kV |
| Электрические данные - Выходные токопроводящие линии | 13/14, 23/24, Y1/Y2Время задержки возврата реле(≤ 10 ms)Количество токопроводящих линий разблокировки (нормально открытый)2, важный для безопасностиКоличество токопроводящих линий обратной связи (нормально закрытый)1, Контроль внешних устройств (EDM)Тип контактаС принудительным управлениемМатериал контактовСеребряный сплав, тонкое золочениеНапряжение переключенияТокопроводящая линия разблокировки10 V AC/DC ... 250 V AC/DCТокопроводящая линия обратной связи0,1 V AC/DC ... 60 V AC/DCДопустимая токовая нагрузка на устройство переключения выходного сигналаТокопроводящая линия разблокировки10 mA ... 6 AТокопроводящая линия обратной связи1 mA ... 300 mAМощность переключения≤ 1.500 VA (AC)≤ 200 W (DC)Категория потребленияAC-15/DC-13 (EN 60947-5-1)Расчетный рабочий ток (расчетное рабочее напряжение)3 A (230 V AC)4 A (24 V DC)Срок службы механических компонентов (контакты реле)1 x 107 циклов срабатыванияСрок службы электрических компонентов (контакты реле)1 x 105 циклов срабатывания |
| Выходная токопроводящая линия > 25 В перем. тока/60 В пост. тока | PELV |
| Выходная токопроводящая линия ≤ 25 В перем. тока/60 В пост. тока | PELV или SELV |
| Напряжение переключенияТокопроводящая линия разблокировки10 V AC/DC ... 250 V AC/DCТокопроводящая линия обратной связи0,1 V AC/DC ... 60 V AC/DC | Напряжение переключения |
| Напряжение питанияB1/A2, B2/A2Выходная токопроводящая линия > 25 В перем. тока/60 В пост. токаPELVВыходная токопроводящая линия ≤ 25 В перем. тока/60 В пост. токаPELV или SELV | Напряжение питания |
| Допустимая токовая нагрузка на устройство переключения выходного сигналаТокопроводящая линия разблокировки10 mA ... 6 AТокопроводящая линия обратной связи1 mA ... 300 mAМощность переключения≤ 1.500 VA (AC)≤ 200 W | Допустимая токовая нагрузка на устройство переключения выходного сигнала |
