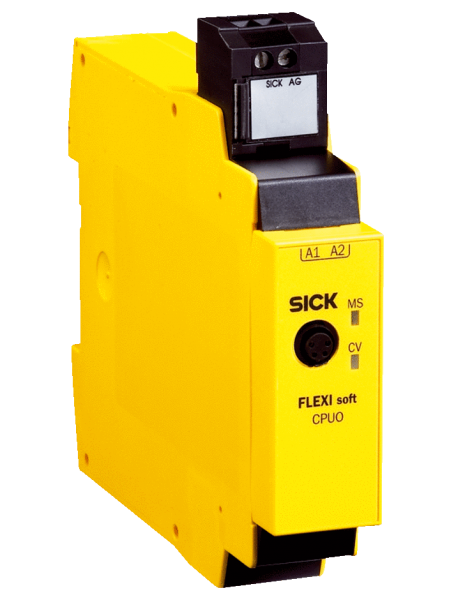

1043783 — FX3-CPU000000 Главный модуль системы безопасности

Показать всё Скрыть всё

• Характеристики

  Модуль	Главный модуль
  Тип конфигурации	Через программное обеспечение
  Примечание	Системный разъем заказывается отдельно! Подробная информация указана в разделе «Принадлежности».

• Параметры техники безопасности

  Класс надежности	SIL3 (IEC 61508) SILCL3 (EN 62061)
  Категория	Категория 4 (EN ISO 13849)
  Уровень производительности	PL e (EN ISO 13849)
  PFHd (средняя вероятность опасного отказа в час)	1,07 x 10-9 (EN ISO 13849)
  TM (заданная продолжительность работы)	20 лет (EN ISO 13849)

• Функции

  Надежное объединение в сеть

  –

• Интерфейсы

  Системное подключение	Системный разъем 1)
  Количество интерфейсов EFI	0
  Тип подключения	Пружинные зажимы
  Конфигурационный и диагностический интерфейс	RS-232 (розетка M8, 4-контактная)

  • 1) Системный разъем заказывается отдельно! Подробная информация указана в разделе «Принадлежности».

• Электрические данные

  Класс защиты	III (EN 61140)
  Тип источника питания	PELV или SELV 1)
  Напряжение питания UV	24 V DC (16,8 V DC ... 30 V DC)
  Внутр. потребляемая мощность	≤ 2,5 W
  Категория перенапряжения	II (EN 61131-2)
  Задержка включения	≤ 18 s

  • 1) Ток блока питания главного модуля должен быть ограничен извне значением макс. 4 A. Либо при помощи самого блока питания, либо через предохранитель.

• Механические данные

  Размеры (Ш x В x Г)	22,5 mm x 96,5 mm x 120,6 mm
  Вес	111 g (± 5 %)

• Данные окружающей среды

  Тип защиты	IP20 (EN 60529)
  Диапазон рабочих температур	–25 °C ... +55 °C
  Температура хранения	–25 °C ... +70 °C
  Влажность воздуха	10 % ... 95 %, без образования конденсата

• Классификации

  ECl@ss 5.0	27242290
  ECl@ss 5.1.4	27249090
  ECl@ss 6.0	27249090
  ECl@ss 6.2	27249090
  ECl@ss 7.0	27249090
  ECl@ss 8.0	27249090
  ECl@ss 8.1	27249090
  ECl@ss 9.0	27249090
  ETIM 5.0	EC002632
  ETIM 6.0	EC002632
  UNSPSC 16.0901	32151705

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж FX3-CPU0 Схема соединений Вид: Галерея Список Показать всё Скрыть всё
