Каталог·Фотоэлектрические датчики·WLG4S-3V2232 Фотоэлектрический датчик с отражением от рефлектора 5 м, для прозрачных объектов

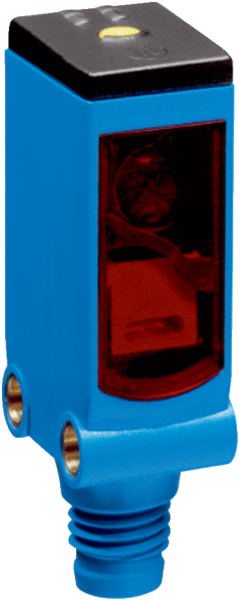

1042087 — WLG4S-3V2232 Фотоэлектрический датчик с отражением

WLG4S-3V2232
SICK
Заказной №1042087
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Принцип датчика/ обнаруженияДатчик с отражением от рефлектора, Автоколлимация
    Размеры (Ш x В x Г)12,2 mm x 41,8 mm x 17,3 mm
    Форма корпуса (выход света)Прямоугольный
    Дистанция работы, макс.0,01 m ... 5 m 1)
    Расстояние срабатывания0 m ... 3 m 1)
    Вид излученияВидимый красный свет
    Источник светаСветодиод PinPoint 2)
    Размеры светового пятна (расстояние)Ø 45 mm (1,5 m)
    Длина волны650 nm
    НастройкаКнопка настройки
    AutoAdapt✔
    Специальные случаи примененияОбнаружение прозрачных объектов
    • 1) Отражатель PL80A.
    • 2) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация< 5 Vss 2)
    Потребление тока≤ 20 mA 3)
    Переключающий выходPNP
    Тип переключенияТЕМНО
    Выходной ток Iмакс.≤ 100 mA
    Оценка< 0,5 ms 4)
    Частота переключения1.000 Hz 5)
    Приемный угол30°
    Демпфирование на пути луча> 8 %
    Тип подключенияРазъем M8, 4-конт.
    Схемы защиты

    A 6)

    C 7)

    D 8)

    Класс защитыIII
    Вес30 g
    Поляризационный фильтр✔
    Материал корпусаПластик, ABS
    Материал, оптикаПластик, PMMA
    Тип защиты

    IP67

    IP66

    Специальное исполнениеОбнаружение прозрачных объектов
    Диапазон температур при работе–40 °C ... +60 °C
    Диапазон температур при хранении–40 °C ... +75 °C
    № файла ULNRKH.E181493 & NRKH7.E181493
    • 1) Предельные значения.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) Продолжительность сигнала при омической нагрузке.
    • 5) При соотношении светло/темно 1:1.
    • 6) А = подключения UV с защитой от переполюсовки.
    • 7) C = подавление импульсных помех.
    • 8) D = выходы с защитой от короткого замыкания.
  • Классификации
    ECl@ss 5.027270902
    ECl@ss 5.1.427270902
    ECl@ss 6.027270902
    ECl@ss 6.227270902
    ECl@ss 7.027270902
    ECl@ss 8.027270902
    ECl@ss 8.127270902
    ECl@ss 9.027270902
    ETIM 5.0EC002717
    ETIM 6.0EC002717
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Схема соединений cd-107 Диаграмма расстояний срабатывания WL4S-3, WLG4S-3, 5 m Характеристика WL4S-3, WLG4S-3, 5 m Размер светового пятна Габаритный чертеж WL4S-3, WLG4S-3, кнопка Teach-in Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC002717
ECl@ss27270902
UNSPSC39121528
AutoAdapt✔
Вес, кг30 g
Оценка< 0,5 ms 4)
Размер12,2 mm x 41,8 mm x 17,3 mm
МатериалПластик, ABS
№ файла ULNRKH.E181493 & NRKH7.E181493
НастройкаКнопка настройки
Тип защитыIP67IP66
Длина волны650 nm
Схемы защитыA 6)C 7)D 8)
Вид излученияВидимый красный свет
Приемный угол30°
Форма корпусаПрямоугольный
Источник светаСветодиод PinPoint 2)
Материал, оптикаПластик, PMMA
Потребление тока≤ 20 mA 3)
Тип переключенияТЕМНО
Степень защиты (IP)III
Выходной ток Iмакс.≤ 100 mA
Переключающий выходPNP
2) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В10 V DC ... 30 V DC 1)
Остаточная пульсация< 5 Vss 2)
Частота переключения1.000 Hz 5)
Дистанция работы, макс.0,01 m ... 5 m 1)
Поляризационный фильтр✔
Специальное исполнениеОбнаружение прозрачных объектов
Размеры светового пятнаØ 45 mm (1,5 m)
Расстояние срабатывания0 m ... 3 m 1)
Демпфирование на пути луча> 8 %
Принцип датчика/ обнаруженияДатчик с отражением от рефлектора, Автоколлимация
Электрическое подсоединениеРазъем M8, 4-конт.
Специальные случаи примененияОбнаружение прозрачных объектов
Диапазон температур при работе–40 °C ... +60 °C
5) При соотношении светло/темно 11.
Диапазон температур при хранении–40 °C ... +75 °C
