Каталог·Фотоэлектрические датчики·WTF12-3P2433 Фотоэлектрический датчик с отражением от объекта, подавление переднего фона, 30...175 мм

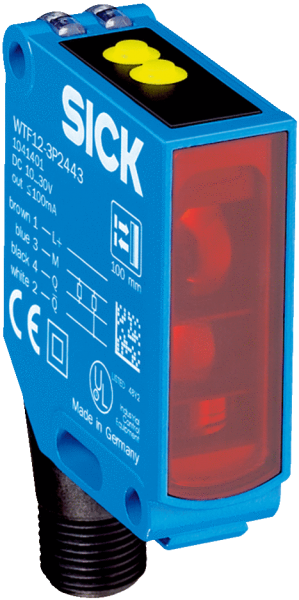

1041405 — WTF12-3P2433 Фотоэлектрический датчик с отражением

WTF12-3P2433
SICK
Заказной №1041405
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление переднего фона
    Размеры (Ш x В x Г)15,6 mm x 48,5 mm x 42 mm
    Форма корпуса (выход света)Прямоугольный
    Дистанция работы, макс.30 mm ... 175 mm 1)
    Расстояние срабатывания30 mm ... 175 mm
    Вид излученияВидимый красный свет
    Источник светаСветодиод 2)
    Размеры светового пятна (расстояние)Ø 2 mm (60 mm)
    Длина волны640 nm
    НастройкаКнопка двойной настройки
    • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
    • 2) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация≤ 5 Vss 2)
    Потребление тока≤ 45 mA 3)
    Переключающий выходPNP
    Функция выходного сигналаКомплементарный
    Тип переключенияСВЕТЛО/ТЕМНО
    Сигнальное напряжение PNP HIGH/LOW> Uv - 2,5 V / ca. 0 V
    Выходной ток Iмакс.100 mA
    Оценка≤ 330 µs 4)
    Частота переключения1.500 Hz 5)
    Тип подключенияРазъем M12, 4-конт.
    Схемы защиты

    A 6)

    C 7)

    D 8)

    Класс защитыIII
    Вес120 g
    Материал корпусаМеталл
    Тип защиты

    IP66

    IP67

    Диапазон температур при работе–40 °C ... +60 °C
    Диапазон температур при хранении–40 °C ... +75 °C
    № файла ULNRKH.E181493 & NRKH7.E181493
    • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) Продолжительность сигнала при омической нагрузке.
    • 5) При соотношении светло/темно 1:1.
    • 6) А = подключения UV с защитой от переполюсовки.
    • 7) C = подавление импульсных помех.
    • 8) D = выходы с защитой от короткого замыкания.
  • Классификации
    ECl@ss 5.027270904
    ECl@ss 5.1.427270904
    ECl@ss 6.027270904
    ECl@ss 6.227270904
    ECl@ss 7.027270904
    ECl@ss 8.027270904
    ECl@ss 8.127270904
    ECl@ss 9.027270904
    ETIM 5.0EC002719
    ETIM 6.0EC002719
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Опции настройки WTB12-3, WTF12-3, двойная кнопка Teach-in Схема соединений cd-083 Габаритный чертеж WTF12-3, кнопка Teach-in Характеристика WTF12-3, 175 mm Диаграмма расстояний срабатывания Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC002719
ECl@ss27270904
UNSPSC39121528
Вес, кг120 g
Оценка≤ 330 µs 4)
Размер15,6 mm x 48,5 mm x 42 mm
МатериалМеталл
№ файла ULNRKH.E181493 & NRKH7.E181493
НастройкаКнопка двойной настройки
Тип защитыIP66IP67
Длина волны640 nm
Схемы защитыA 6)C 7)D 8)
Вид излученияВидимый красный свет
Форма корпусаПрямоугольный
Источник светаСветодиод 2)
Потребление тока≤ 45 mA 3)
Тип переключенияСВЕТЛО/ТЕМНО
Степень защиты (IP)III
Выходной ток Iмакс.100 mA
Переключающий выходPNP
2) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В10 V DC ... 30 V DC 1)
Остаточная пульсация≤ 5 Vss 2)
Частота переключения1.500 Hz 5)
Дистанция работы, макс.30 mm ... 175 mm 1)
Размеры светового пятнаØ 2 mm (60 mm)
Расстояние срабатывания30 mm ... 175 mm
Функция выходного сигналаКомплементарный
Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление переднего фона
Электрическое подсоединениеРазъем M12, 4-конт.
Сигнальное напряжение PNP HIGH/LOW> Uv - 2,5 V / ca. 0 V
Диапазон температур при работе–40 °C ... +60 °C
5) При соотношении светло/темно 11.
Диапазон температур при хранении–40 °C ... +75 °C
