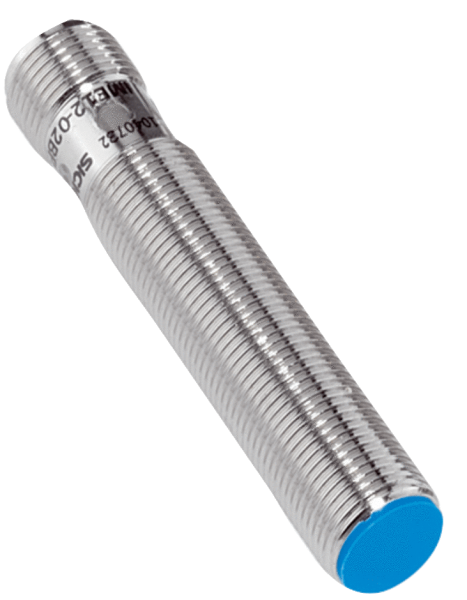

Описание
Технические чертежи
Указания по установке Монтаж заподлицо Схема соединений cd-007 Габаритный чертеж IME12 стандарт, штекер, вровень с плоскостью Показать всё Скрыть всёХарактеристики
| B | 12 mm |
|---|---|
| C | 12 mm |
| D | 6 mm |
| F | 16 mm |
| ETIM | EC002714 |
| ECl@ss | 27270101 |
| UNSPSC | 39122230 |
| ЭМС | Согласно EN 60947-5-2 |
| Медь | Ок. 0,4 |
| Латунь | Ок. 0,4 |
| Сталь St37 | 1 |
| Алюминий | Ок. 0,45 |
| Материал | Металл, никелированная латунь |
| № файла UL | NRKH.E181493 |
| Тип защиты | IP67 1) |
| Гистерезис | 5 % ... 15 % |
| Диаметр, мм | Ø 12 mm |
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| Тип корпуса | Цилиндрический с резьбой |
| Длина корпуса | 65 mm |
| Размер резьбы | M12 1 |
| Функция выхода | Нормально открытый |
| Постоянный ток Ia | ≤ 200 mA |
| Потребление тока | ≤ 10 mA 2) |
| Нержавеющая сталь | Ок. 0,8 |
| Воспроизводимость | ≤ 2 % 3) 4) |
| Исполнение монтажа | Вровень |
| Падение напряжения | ≤ 2 V 1) |
| Задержка готовности | ≤ 100 ms |
| Конструкция корпуса | Стандарт |
| Макс. момент затяжки | ≤ 12 Nm |
| Переключающий выход | PNP |
| Напряжение питания, В | 10 V DC ... 30 V DC |
| Остаточная пульсация | ≤ 10 % |
| Частота переключения | 2.000 Hz |
| Полезная длина резьбы | 48 mm |
| Отклонение температуры | ± 10 % |
| Электрическое исполнение | Пост. ток, 3-проводный |
| Расстояние срабатывания Sn | 2 mm |
| Электрическое подсоединение | Разъем M12, 4-конт. |
| Защита от инверсии полярности | ✔ |
| Защита от короткого замыкания | ✔ |
| Подавление импульса включения | ✔ |
| Диапазон температур при работе | –25 °C ... +75 °C |
| Материал, активная поверхность | Пластик, Пластик |
| Ударопрочность и виброустойчивость | 30 g, 11 ms/10 Hz ... 55 Hz, 1 mm |
| Расстояние срабатывания обеспечено Sa | 1,62 mm |
