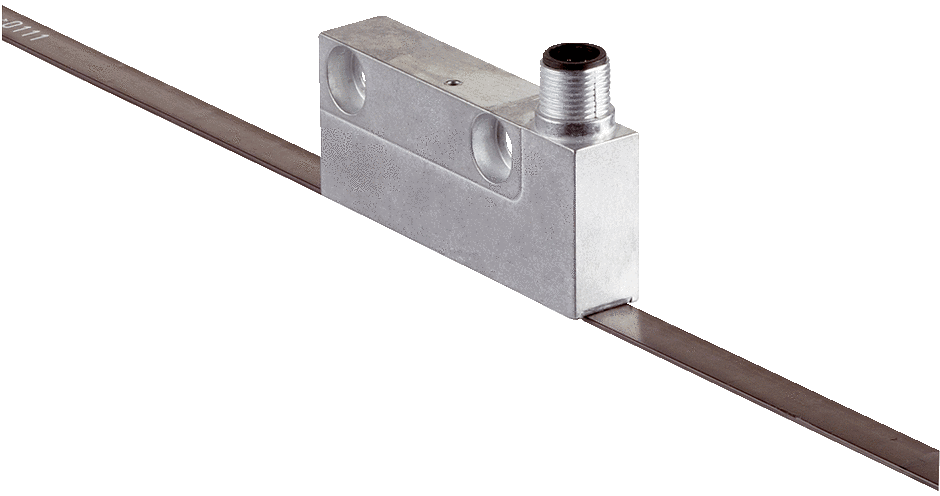

1038033 — TTK70-AXA0-K02 Линейный энкодер SSI + Sin/Cos

Показать всё Скрыть всё

• Производительность

  Длина измерения	≤ 3.920 mm
  Разрешение	1 µm
  Длина периода	1 mm
  Скорость перемещения	< 10 m/s, динамический режим работы (Sin/Cos) < 2 m/s, статический режим работы (SSI)
  Точность воспроизведения	≤ ± 2 µm
  Системная точность	± 10 µm

• Интерфейсы

  Электрический интерфейс	SSI + Sin/Cos
  Интерфейс, цифровой, последовательный	SSI, 24 бит, серый Sin/Cos 1,0 VSS

• Электрические данные

  Напряжение питания	4,5 V ... 30 V
  Рабочий ток	55 mA (без нагрузки)
  Потребляемая мощность	≤ 1,2 W
  Тип подключения	Разъем, M12, 8-контактный
  MTTFd: время до опасного выхода из строя	65 лет (EN ISO 13849) 1)

  • 1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Размеры	См. размерный чертеж
  Вес	0,08 kg
  Материал, считывающая головка	Цинк, литье под давлением
  Материал, ленточный носитель	Нержавеющая сталь

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3
  Тип защиты	IP67, при установленном ответном штекере (согласно IEC 60529)
  Диапазон рабочей температуры	–30 °C ... +85 °C
  Диапазон температуры при хранении	–40 °C ... +85 °C
  Допустимая относительная влажность воздуха	100 %, Допускается образование конденсата
  Ударопрочность	30 g, 6 ms (EN 60068-2-27)
  Вибростойкость	20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
  Допустимая максимальная напряженность окружающего поля	< 3 kA/m ... 4 kA/m (3.8 mT ... 5 mT), чтобы были соблюдены значения точности 1)
  Допустимая максимальная напряженность поля	< 150 kA/m (< 190 mT), чтобы не вызвать необратимое разрушение магнитной ленты

  • 1) Максимально допустимое влияние внешнего поля достигнуто, если значение положения отклоняется более чем на 5 мкм от первоначального значения (без влияния внешнего поля). Это значение достигается, если на месте установки датчика существует напряженность поля 3...4 кА/м (3,8...5 мТ) дополнительно к напряженности поля магнитной ленты.

• Классификации

  ECl@ss 5.0	27270705
  ECl@ss 5.1.4	27270705
  ECl@ss 6.0	27270705
  ECl@ss 6.2	27270705
  ECl@ss 7.0	27270705
  ECl@ss 8.0	27270705
  ECl@ss 8.1	27270705
  ECl@ss 9.0	27270705
  ETIM 5.0	EC002544
  ETIM 6.0	EC002544
  UNSPSC 16.0901	41111613
