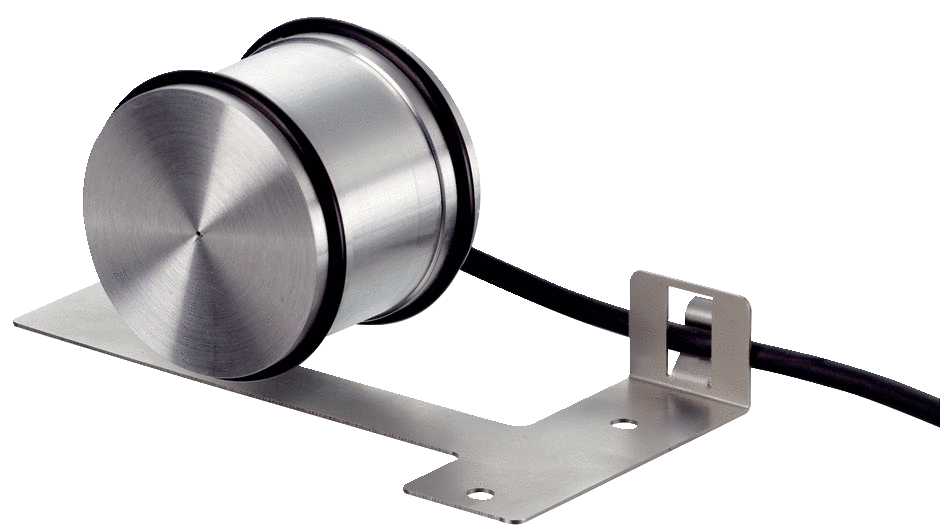

1037803 — DKV60-E2P00200 Энкодер с мерным колесом 200 имп/об 1 имп/мм

Показать всё Скрыть всё

• Производительность

  Количество импульсов на один оборот	200
  Разрешение в импульсах/мм	1
  Измерительный шаг (разрешение мм/импульс)	1
  Допуски	± 0,5 мм/м, зависит от мерного колеса (колесо + поверхность)
  Время инициализации	40 s

• Электрические данные

  Электрический интерфейс	10 V ... 30 V, HTL/Push pull
  Тип подключения	Кабель, 8-жильный, с разъемом М12, универсальный, 1,5 m
  Рабочий ток без нагрузки	≤ 40 mA
  Ток нагрузки, макс.	30 mA
  Максимальная частота выходного сигнала	200 Hz
  Базовый сигнал, количество	1
  Базовый сигнал, положение	90°, электрические, логические соединения с A и B
  Защита от инверсии полярности	–

• Механические данные

  Окружность мерного колеса	200 mm
  Поверхность мерного колеса	Кольцевая поверхность, материал: EPDM 1)
  Исполнение пружинного кронштейна	Пружинный кронштейн 69,5 мм
  Масса	420 g
  Материал, энкодер Вал Нержавеющая сталь Фланец Цинковое литье Корпус Цинковое литье Кабель Полиуретан
  Материал, механические части пружинного кронштейна Пружинный элемент Пружинная сталь, нержавеющая Мерное колесо, пружинный кронштейн Алюминий
  Пусковой момент	0,6 Ncm (при 20 °C)
  Рабочий крутящий момент	0,4 Ncm (при 20 °C)
  Рабочая частота вращения	1.000 min⁻¹
  Максимальная рабочая частота вращения	1.500 min⁻¹
  Срок службы подшипника	2 x 10^9 оборотов
  Максимальный ход пружины/отклонение пружинного кронштейна	8 mm При ходе пружины 14 Н
  Рекомендуемое предварительное натяжение	8 N При отклонении 4 мм 2)
  Допустимый рабочий диапазон макс. (длительный режим работы)	± 1,5 mm
  Рекомендуемое отклонение пружины	2 mm ... 8 mm

  • 1) Поверхность мерного колеса подвержена износу. Степень износа зависит от давления прижима, режима ускорения в конкретной сфере применения, скорости перемещения, измерительной поверхности, механического выравнивания мерного колеса, температуры и условий окружающей среды. Мы рекомендуем регулярно проверять качество мерного колеса и при необходимости менять его.
  • 2) При измерении сверху на измерительной поверхности.

• Данные окружающей среды

  ЭМС	EN 61000-6-3
  Тип защиты	IP65
  Диапазон рабочей температуры	–10 °C ... +60 °C
  Диапазон температуры при хранении	–40 °C ... +70 °C, без упаковки

• Классификации

  ECl@ss 5.0	27270501
  ECl@ss 5.1.4	27270501
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270501
  ECl@ss 8.0	27270501
  ECl@ss 8.1	27270501
  ECl@ss 9.0	27270501
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113
