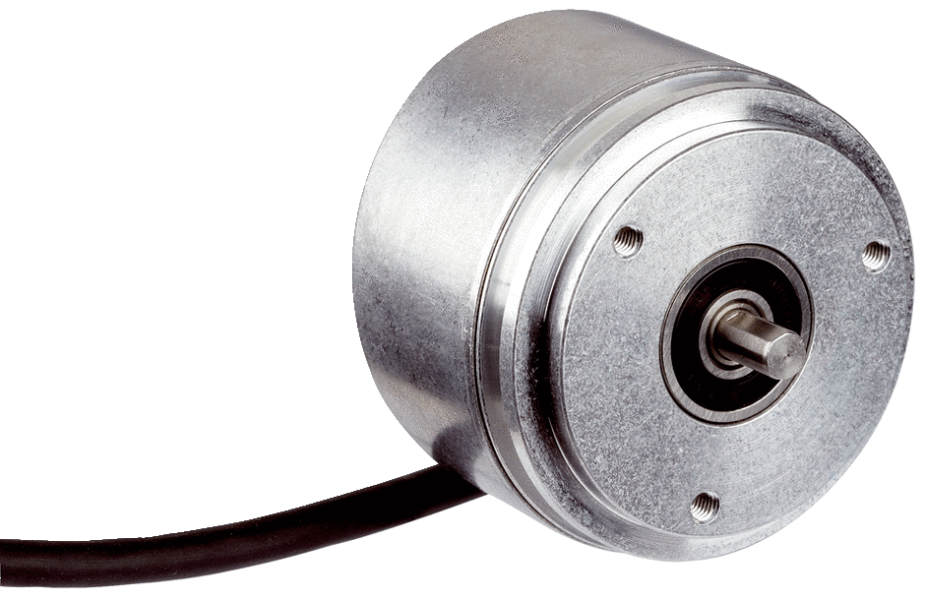

1037652 — AFM60E-S1AM004096 Энкодер абсолютный многооборотный 4096

Показать всё Скрыть всё

• Производительность

  Количество шагов на один оборот	4.096 1)
  Количество оборотов	4.096
  Макс. разрешение (в однооборотном, многооборотном исполнении)	4.096 (12 bit), 4.096 (12 bit)
  Допуски G	0,2° 2)
  Повторяющееся стандартное отклонение σr	0,002° 3)

  • 1) См. анализ максимальной частоты вращения.
  • 2) Согласно DIN ISO 1319-1, верхний и нижний допуск зависят от условий монтажа, указанное значение приводится для симметричного расположения, то есть отклонения в верхнем и нижнем направлении одинаковы.
  • 3) По DIN ISO 55350-13, 68,3 % измеренных величин не выходят за рамки указанного диапазона.

• Интерфейсы

  Интерфейс связи	SSI
  Время инициализации	50 ms 1)
  Время построения позиции	< 1 µs
  SSI Тип кода Gray Не программируемый Параметрируемая кодовая характеристика CW/CCW параметрируется Тактовая частота ≤ 1 MHz 2) Set (электронная настройка) H-активный (L = 0 - 3 V, H = 4,0 - Us V) V/R (последовательность шагов в направлении вращения) L-активный (L = 0 - 1,5 V, H = 2,0 - Us V)
  Инкрементный Ток нагрузки ≤ 30 mA

  • 1) После истечения этого времени можно считывать действительные положения.
  • 2) Минимальный, LOW-уровень (часы+): 500 нс.

• Электрические данные

  Тип подключения	Кабель, 8 жил, универсальный, 5 m 1)
  Диапазон напряжения питания	4,5 V DC ... 32 V DC
  Потребляемая мощность	0,5 W (без нагрузки)
  Защита от инверсии полярности	✔
  MTTFd: время до опасного выхода из строя	250 лет (EN ISO 13849-1) 2)

  • 1) Универсальный кабельный отвод располагается так, чтобы обеспечить прокладку без излома в радиальном или осевом направлениях.
  • 2) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Механическое исполнение	Сплошной вал, Сервофланец
  Диаметр вала	6 mm x 10 mm
  Длина вала	10 mm
  Вес	0,3 kg 1)
  Материал, вал	Нержавеющая сталь
  Материал, фланец	Алюминий
  Материал, корпус	Алюминиевое литье
  Пусковой момент	< 0,5 Ncm 2)
  Рабочий крутящий момент	< 0,3 Ncm 2)
  Допустимое перемещение вала, статическое	± 0,5 mm (осевая) ± 0,3 mm (радиальная)
  Допустимое перемещение вала, динамическое	± 0,2 mm (осевая) ± 0,1 mm (радиальная)
  Допустимая нагрузка на вал	80 N / радиальная 40 N / осевая
  Момент инерции ротора	6,2 gcm²
  Срок службы подшипника	3,0 x 10^9 оборотов
  Угловое ускорение	+ 500.000 rad/s²
  Рабочая частота вращения	≤ 9.000 min⁻¹

  • 1) Относится к устройствам с штепсельным разъемом.
  • 2) При 20 °C.

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3 1)
  Тип защиты	IP65, со стороны вала (согласно IEC 60529) IP67, со стороны корпуса (согласно IEC 60529) 2)
  Допустимая относительная влажность воздуха	90 % (Образование конденсата на оптических сканирующих элементах не допускается)
  Диапазон рабочей температуры	0 °C ... +85 °C
  Диапазон температуры при хранении	–40 °C ... +100 °C, без упаковки
  Ударопрочность	50 g, 6 ms (согласно EN 60068-2-27)
  Вибростойкость	20 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)

  • 1) Электромагнитная совместимость в соответствии с приведенными стандартами обеспечивается при условии применения экранированных кабелей.
  • 2) При установленном ответном штекере.

• Классификации

  ECl@ss 5.0	27270502
  ECl@ss 5.1.4	27270502
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270502
  ECl@ss 8.0	27270502
  ECl@ss 8.1	27270502
  ECl@ss 9.0	27270502
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Габаритный чертеж Сервофланец, кабельное соединение Габаритный чертеж Анализ частоты вращения Диаграммы Диаграммы Анализ частоты вращения Схема контактов Вид: Галерея Список Показать всё Скрыть всё
