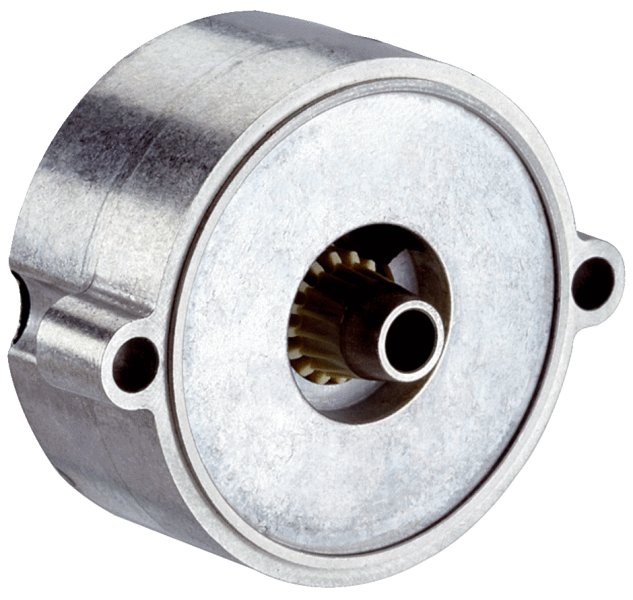

1037378 — SEK37-HFB0-K02 Энкодер абсолютный HIPERFACE® 512 шагов

Показать всё Скрыть всё

• Производительность

  Синусоидальных/косинусоидальных периодов на один оборот	16
  Количество абсолютно регистрируемых оборотов	1
  Разрешение на один оборот	1 bit
  Максимальное количество шагов на один оборот	512 через RS 485
  Общее количество шагов	512
  Измерительный шаг	20 Winkelsekunden при интерполяции синусоидальных и косинусоидальных сигналов, например 12 бит
  Интегральная нелинейность	± 288 Winkelsekunden, Допуски при обработке синусоидальных/косинусоидальных сигналов, типичные значения при номинальном положении ± 0,1 мм и +20 °C
  Дифференциальная нелинейность	± 144 Winkelsekunden, Нелинейность синусоидального/косинусоидального периода, типичные значения при номинальном положении ± 0,1 мм и +20 °C
  Рабочая частота вращения	≤ 6.000 min⁻¹, до возможности надежного выстраивания абсолютного положения

• Интерфейсы

  Тип кодирования для абсолютного значения	Двоичный
  Кривая кода	С возрастанием, при вращении вала. По часовой стрелке, если смотреть в направлении A (см. размерный чертеж)., При повороте вала по часовой стрелке, если смотреть в направлении A (см. размерный чертеж)
  Интерфейс связи	HIPERFACE®
  Доступная область памяти	1.792 Byte

• Электрические данные

  Тип подключения	Разъем, 8-конт., радиальная
  Диапазон напряжения питания	7 V DC ... 12 V DC
  Рекомендуемое напряжение питания	8 V DC
  Выходной ток	< 50 mA 1)

  • 1) Без нагрузки.

• Механические данные

  Исполнение вала	Конический вал
  Размеры	См. размерный чертеж
  Вес	0,05 kg
  Момент инерции ротора	1 gcm²
  Рабочая частота вращения	12.000 min⁻¹, 12.000 U/min
  Угловое ускорение	≤ 500.000 rad/s²
  Допустимое радиальное перемещение вала	± 0,15 mm
  Допустимое осевое перемещение вала	± 0,3 mm

• Данные окружающей среды

  Диапазон рабочей температуры	–40 °C ... +115 °C
  Диапазон температуры хранения	–50 °C ... +125 °C, без упаковки
  Относительная влажность воздуха/образование конденсата	90 %, Образование конденсата не допускается
  Ударопрочность	100 g, 10 ms, 10 ms (согласно EN 60068-2-27)
  Диапазон частоты вибростойкости	50 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)
  ЭМС	По EN 61000-6-2 и EN 61000-6-3 1)
  Тип защиты	IP20, во встроенном состоянии, при вставленном ответном штекере и закрытой крышке (согласно IEC 60529)

  • 1) Электромагнитная совместимость в соответствии с приведенными стандартами обеспечивается, если система обратной связи двигателя установлена в электропроводящем корпусе, который соединен экранированным кабелем с центральной точкой заземления регулятора двигателя. При применении другой концепции экранирования пользователь должен провести собственное тестирование.

• Классификации

  ECl@ss 5.0	27270590
  ECl@ss 5.1.4	27270590
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270590
  ECl@ss 8.0	27270590
  ECl@ss 8.1	27270590
  ECl@ss 9.0	27270590
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Общие допуски по DIN ISO 2768-mk Рекомендации по установке Общие допуски по DIN ISO 2768-mk Схема контактов Вид со стороны вставки Диаграммы Диаграммы Характеристика сигнала при повороте вала по часовой стрелке, если смотреть в направлении «A» (см. габаритный чертеж) 1 период = 360° : 16 Рекомендации по установке Общие допуски по DIN ISO 2768-mk Вид: Галерея Список Показать всё Скрыть всё
