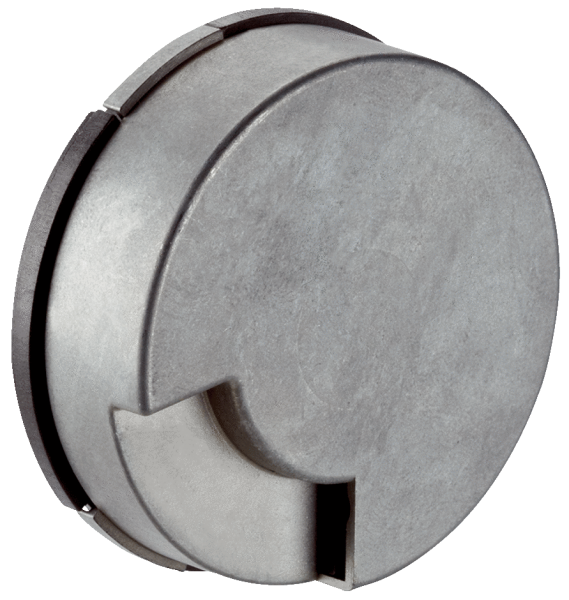

1037371 — SEL52-HFA0-K02 Энкодер абсолютный HIPERFACE® 2.097.152 шагов

Показать всё Скрыть всё

• Производительность

  Синусоидальных/косинусоидальных периодов на один оборот	16
  Количество абсолютно регистрируемых оборотов	4.096
  Максимальное количество шагов на один оборот	512 через RS 485
  Общее количество шагов	2.097.152
  Измерительный шаг	20 Winkelsekunden при интерполяции синусоидальных и косинусоидальных сигналов, например 12 бит
  Интегральная нелинейность	± 288 Winkelsekunden, Допуски при обработке синусоидальных/косинусоидальных сигналов, типичные значения при номинальном положении ± 0,1 мм и +20 °C
  Дифференциальная нелинейность	± 72 Winkelsekunden, Нелинейность синусоидального/косинусоидального периода, типичные значения при номинальном положении ± 0,1 мм и +20 °C
  Рабочая частота вращения	≤ 6.000 min⁻¹, до возможности надежного выстраивания абсолютного положения

• Интерфейсы

  Тип кодирования для абсолютного значения	Двоичный
  Кривая кода	С возрастанием, при вращении вала. По часовой стрелке, если смотреть в направлении A (см. размерный чертеж)., При повороте вала по часовой стрелке, если смотреть в направлении A (см. размерный чертеж)
  Интерфейс связи	HIPERFACE®
  Доступная область памяти	1.792 Byte

• Электрические данные

  Тип подключения	Разъем, 8-конт., осевая
  Диапазон напряжения питания	7 V DC ... 12 V DC
  Рекомендуемое напряжение питания	8 V DC
  Выходной ток	< 50 mA 1)

  • 1) Без нагрузки.

• Механические данные

  Исполнение вала	Конический вал
  Диаметр вала	12,7 mm
  Размеры	См. размерный чертеж
  Вес	0,07 kg
  Момент инерции ротора	7 gcm²
  Рабочая частота вращения	10.000 min⁻¹, 12.000 U/min
  Угловое ускорение	≤ 500.000 rad/s²
  Допустимое радиальное перемещение вала	± 0,15 mm
  Допустимое осевое перемещение вала	± 0,5 mm

• Данные окружающей среды

  Диапазон рабочей температуры	–20 °C ... +115 °C
  Диапазон температуры хранения	–50 °C ... +125 °C, без упаковки
  Относительная влажность воздуха/образование конденсата	90 %, Образование конденсата не допускается
  Ударопрочность	100 g, 10 ms, 10 ms (согласно EN 60068-2-27)
  Диапазон частоты вибростойкости	50 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)
  ЭМС	По EN 61000-6-2 и EN 61000-6-3 1)
  Тип защиты	IP20, во встроенном состоянии, при вставленном ответном штекере и закрытой крышке (согласно IEC 60529)

  • 1) Электромагнитная совместимость в соответствии с приведенными стандартами обеспечивается, если система обратной связи двигателя установлена в электропроводящем корпусе, который соединен экранированным кабелем с центральной точкой заземления регулятора двигателя, и используется крышка (номер для заказа 2048234). При применении другой концепции экранирования пользователь должен провести собственное тестирование.

• Классификации

  ECl@ss 5.0	27270590
  ECl@ss 5.1.4	27270590
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270590
  ECl@ss 8.0	27270590
  ECl@ss 8.1	27270590
  ECl@ss 9.0	27270590
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Общие допуски по DIN ISO 2768-mk Рекомендации по установке Общие допуски по DIN ISO 2768-mk Схема контактов Вид со стороны вставки Диаграммы Диаграммы Характеристика сигнала при повороте вала по часовой стрелке, если смотреть в направлении «A» (см. габаритный чертеж) 1 период = 360° : 16 Рекомендации по установке Общие допуски по DIN ISO 2768-mk Вид: Галерея Список Показать всё Скрыть всё
