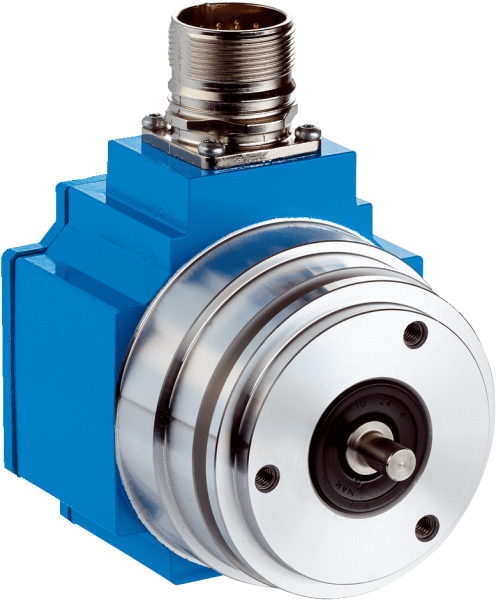

1037100 — SRS50-HXA0-K22 Датчик абсолютного угла поворота 1024 син/кос

Показать всё Скрыть всё

• Производительность

  Синусоидальных/косинусоидальных периодов на один оборот	1.024
  Количество абсолютно регистрируемых оборотов	1
  Общее количество шагов	32.768
  Измерительный шаг	0,3 ″ при интерполяции синусоидальных и косинусоидальных сигналов, например 12 бит
  Интегральная нелинейность	Typ. ± 45 ″, Допуски при обработке синусоидальных/косинусоидальных сигналов
  Дифференциальная нелинейность	± 7 ″, Нелинейность синусоидального/косинусоидального периода
  Рабочая частота вращения	≤ 6.000 min⁻¹, до возможности надежного выстраивания абсолютного положения

• Интерфейсы

  Тип кодирования для абсолютного значения	Двоичный
  Кривая кода	С возрастанием, при вращении вала. По часовой стрелке, если смотреть в направлении A (см. размерный чертеж)., При повороте вала по часовой стрелке, если смотреть в направлении A (см. размерный чертеж)
  Интерфейс связи	HIPERFACE®
  Доступная область памяти	1.792 Byte

• Электрические данные

  Тип подключения	Разъем М23, 12-конт., радиальная
  Диапазон напряжения питания	7 V DC ... 12 V DC
  Рекомендуемое напряжение питания	8 V DC
  Выходной ток	80 mA 1)
  Частота выхода синусоидальных/косинусоидальных сигналов	0 kHz ... 200 kHz

  • 1) Без нагрузки.

• Механические данные

  Исполнение вала	Сплошной вал
  Диаметр вала	6 mm
  Тип фланца / статорная муфта	Сервофланец / Статорная муфта
  Размеры	См. размерный чертеж
  Вес	0,2 kg
  Момент инерции ротора	25 gcm²
  Рабочая частота вращения	6.000 min⁻¹, 12.000 U/min
  Угловое ускорение	≤ 200.000 rad/s²
  Рабочий крутящий момент	1 Ncm
  Пусковой момент	1,5 Ncm
  Допустимая нагрузка на вал	40 N (радиальная) 20 N (осевая)
  Срок службы шарикоподшипников	3,6 x 10^9 оборотов

• Данные окружающей среды

  Диапазон рабочей температуры	–30 °C ... +85 °C
  Диапазон температуры хранения	–30 °C ... +90 °C, без упаковки
  Относительная влажность воздуха/образование конденсата	90 %, Образование конденсата не допускается
  Ударопрочность	100 g, 10 ms, 10 ms (согласно EN 60068-2-27)
  Диапазон частоты вибростойкости	20 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)
  ЭМС	По EN 61000-6-2 и EN 61000-6-3 1)
  Тип защиты	IP65, при установленном ответном штекере (согласно IEC 60529)

  • 1) Электромагнитная совместимость в соответствии с приведенными стандартами обеспечивается, если система обратной связи двигателя установлена в электропроводящем корпусе, который соединен экранированным кабелем с центральной точкой заземления регулятора двигателя. Соединение GND-(0 В) напряжения питания там также связано с землей. При применении другой концепции экранирования пользователь должен провести собственное тестирование.

• Классификации

  ECl@ss 5.0	27270590
  ECl@ss 5.1.4	27270590
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270590
  ECl@ss 8.0	27270590
  ECl@ss 8.1	27270590
  ECl@ss 9.0	27270590
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Общие допуски по DIN ISO 2768-mk Схема контактов Вид со стороны вставки, штекер M23 Схема контактов Диаграммы Характеристика сигнала при повороте вала по часовой стрелке, если смотреть в направлении «A» (см. габаритный чертеж)1 период = 360 ° : 1024 Вид: Галерея Список Показать всё Скрыть всё
