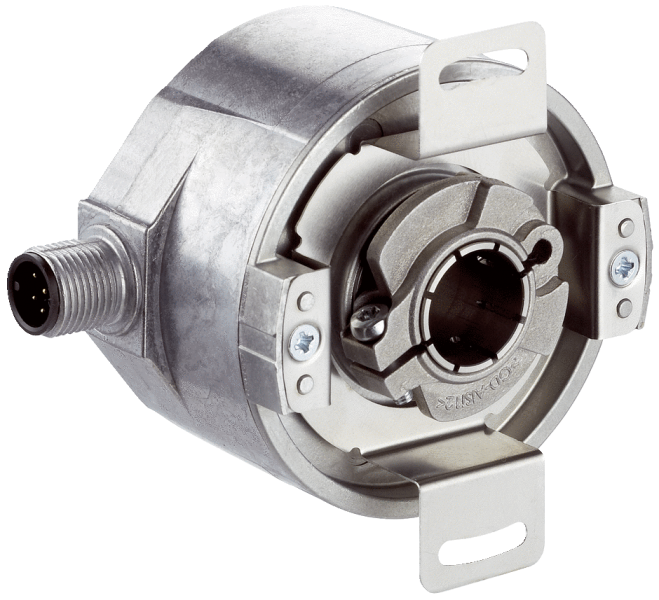

1036779 — DFS60B-BHPC10000 Энкодер 10.000 имп/об TTL/HTL

Показать всё Скрыть всё

• Производительность

  Количество импульсов на один оборот	10.000
  Измерительный шаг	90° электрические / импульсы на один оборот
  Отклонение измеряемого шага при недвоичном разрешении	± 0,01°
  Допуски	± 0,05°
  Время инициализации	32 ms 1) 30 ms

  • 1) При механической ширине нулевого импульса.

• Электрические данные

  Электрический интерфейс	4,5 V ... 32 V, TTL/HTL программируется
  Тип подключения	Разъем, M12, 8-контактный, радиальная
  Потребляемая мощность	≤ 0,7 W (без нагрузки)
  Ток нагрузки	≤ 30 mA
  Частота выходного сигнала	≤ 600 kHz
  Базовый сигнал, количество	1
  Базовый сигнал, положение	90°, электрические, логические соединения с A и B
  Защита от инверсии полярности	✔
  Стойкость выходов при коротких замыканиях	✔ 1) 2)
  MTTFd: время до опасного выхода из строя	300 лет (EN ISO 13849-1) 3)

  • 1) Программирование TTL с ≥ 5,5 В: короткое замыкание относительно другого канала или GND допускается максимально на 30 с.
  • 2) Программирование HTL или TTL с < 5,5 В: короткое замыкание относительно другого канала US или GND допускается максимально на 30 с.
  • 3) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Механическое исполнение	Глухой полый вал
  Диаметр вала	15 mm
  Вес	0,2 kg
  Материал, вал	Металл
  Материал, фланец	Алюминий
  Материал, корпус	Алюминиевое литье
  Пусковой момент	0,8 Ncm (+20 °C)
  Рабочий крутящий момент	0,6 Ncm (+20 °C)
  Допустимое перемещение вала осевое, статическое/динамическое	± 0,5 mm / ± 0,2 mm
  Допустимое перемещение вала радиальное, статическое/динамическое	± 0,3 mm / ± 0,1 mm
  Рабочая частота вращения	≤ 6.000 min⁻¹ 1)
  Момент инерции ротора	40 gcm²
  Срок службы подшипника	3,6 x 10^10 оборотов
  Угловое ускорение	≤ 500.000 rad/s²

  • 1) При расчете диапазона рабочей температуры учитывайте собственный нагрев 3,3 K на 1 000 об/мин.

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3
  Тип защиты	IP67, со стороны корпуса, отвод с разъемом, глухой полый вал, сплошной вал (согласно IEC 60529) 1) IP65, со стороны вала (согласно IEC 60529)
  Допустимая относительная влажность воздуха	90 % (Образование конденсата на оптических сканирующих элементах не допускается)
  Диапазон рабочей температуры	–40 °C ... +100 °C 2) –30 °C ... +100 °C 3)
  Диапазон температуры при хранении	–40 °C ... +100 °C, без упаковки
  Ударопрочность	70 g, 6 ms (согласно EN 60068-2-27)
  Вибростойкость	30 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)

  • 1) При установленном ответном штекере.
  • 2) При стационарной прокладке кабеля.
  • 3) При нестационарной прокладке кабеля.

• Классификации

  ECl@ss 5.0	27270501
  ECl@ss 5.1.4	27270501
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270501
  ECl@ss 8.0	27270501
  ECl@ss 8.1	27270501
  ECl@ss 9.0	27270501
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Глухой полый вал, радиальное штекерное соединение M12 и M23 Схема контактов анализ частоты вращения Диаграммы Ширина электрического нулевого импульса 90°, 180° или 270° с возможностью программирования Ширина нулевого импульса по отношению к периоду повторения импульсов. Диаграммы Ширина механического нулевого импульса от 1° до 359° с возможностью программирования Ширина нулевого импульса по отношению к механическому обороту волны. анализ частоты вращения Вид: Галерея Список Показать всё Скрыть всё
