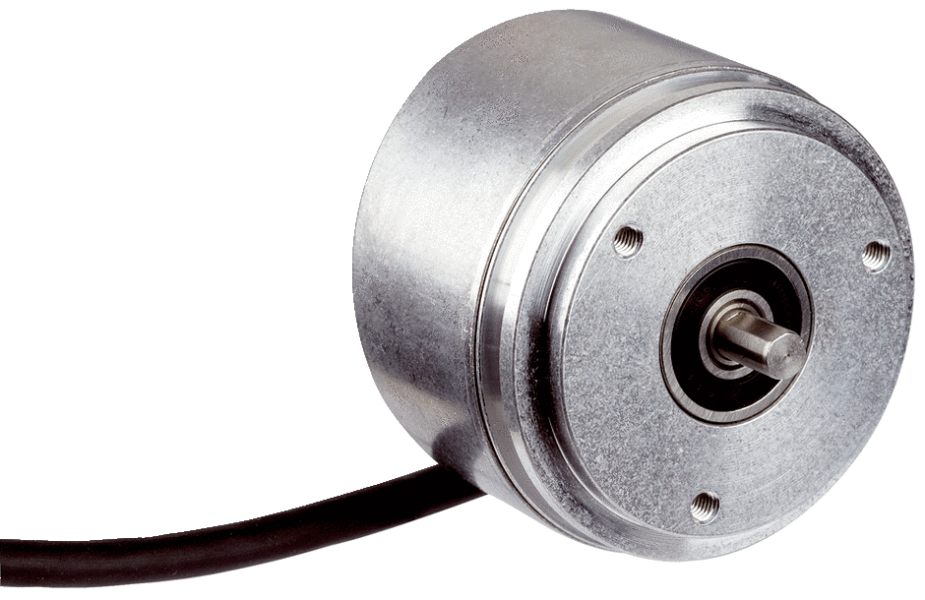

1036757 — DFS60B-S1PK10000 Энкодер 10000 имп/об

Показать всё Скрыть всё

• Производительность

  Количество импульсов на один оборот	10.000
  Измерительный шаг	90° электрические / импульсы на один оборот
  Отклонение измеряемого шага при недвоичном разрешении	± 0,01°
  Допуски	± 0,05°
  Время инициализации	32 ms 1) 30 ms

  • 1) При механической ширине нулевого импульса.

• Электрические данные

  Электрический интерфейс	4,5 V ... 32 V, TTL/HTL программируется
  Тип подключения	Кабель, 8 жил, универсальный, 1,5 m
  Потребляемая мощность	≤ 0,7 W (без нагрузки)
  Ток нагрузки	≤ 30 mA
  Частота выходного сигнала	≤ 600 kHz
  Базовый сигнал, количество	1
  Базовый сигнал, положение	90°, электрические, логические соединения с A и B
  Защита от инверсии полярности	✔
  Стойкость выходов при коротких замыканиях	✔ 1) 2)
  MTTFd: время до опасного выхода из строя	300 лет (EN ISO 13849-1) 3)

  • 1) Программирование TTL с ≥ 5,5 В: короткое замыкание относительно другого канала или GND допускается максимально на 30 с.
  • 2) Программирование HTL или TTL с < 5,5 В: короткое замыкание относительно другого канала US или GND допускается максимально на 30 с.
  • 3) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Механическое исполнение	Сплошной вал, Сервофланец
  Диаметр вала	6 mm x 10 mm
  Вес	0,3 kg
  Материал, фланец	Алюминий
  Материал, корпус	Алюминиевое литье
  Пусковой момент	0,5 Ncm (+20 °C)
  Рабочий крутящий момент	0,3 Ncm (+20 °C)
  Допустимая нагрузка на вал, радиальная/осевая	80 N (радиальная) 40 N (осевая)
  Рабочая частота вращения	≤ 9.000 min⁻¹ 1)
  Момент инерции ротора	6,2 gcm²
  Срок службы подшипника	3,6 x 10^10 оборотов
  Угловое ускорение	≤ 500.000 rad/s²

  • 1) При расчете диапазона рабочей температуры учитывайте собственный нагрев 3,3 K на 1 000 об/мин.

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3
  Тип защиты	IP67, кабельный отвод со стороны корпуса (согласно IEC 60529) IP65, со стороны вала (согласно IEC 60529)
  Допустимая относительная влажность воздуха	90 % (Образование конденсата на оптических сканирующих элементах не допускается)
  Диапазон рабочей температуры	–40 °C ... +100 °C 1) –30 °C ... +100 °C 2)
  Диапазон температуры при хранении	–40 °C ... +100 °C, без упаковки
  Ударопрочность	70 g, 6 ms (согласно EN 60068-2-27)
  Вибростойкость	30 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)

  • 1) При стационарной прокладке кабеля.
  • 2) При нестационарной прокладке кабеля.

• Классификации

  ECl@ss 5.0	27270501
  ECl@ss 5.1.4	27270501
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270501
  ECl@ss 8.0	27270501
  ECl@ss 8.1	27270501
  ECl@ss 9.0	27270501
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Сервофланец, кабельное соединение рекомендации по установке малого сервозажима Схема контактов анализ частоты вращения Диаграммы Ширина электрического нулевого импульса 90°, 180° или 270° с возможностью программирования Ширина нулевого импульса по отношению к периоду повторения импульсов. Диаграммы Ширина механического нулевого импульса от 1° до 359° с возможностью программирования Ширина нулевого импульса по отношению к механическому обороту волны. рекомендации по установке малого сервозажима рекомендации по установке сервозажима, получаша анализ частоты вращения Вид: Галерея Список Показать всё Скрыть всё
