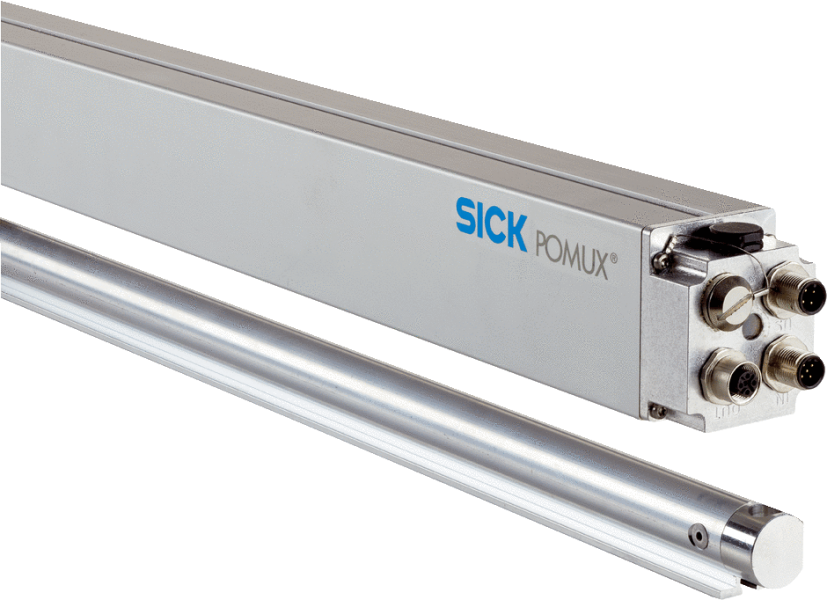

1036167 — KHK53-PXF00054 Датчик линейных перемещений 54 м

Показать всё Скрыть всё

• Производительность

  Длина измерения	0 m ... 54 m
  Диапазон измерения	54 m
  Разрешение	0,1 mm
  Скорость перемещения	6,6 m/s 1)
  Точность воспроизведения	1 mm
  Точность измерения	± 2000 + ME (Tu-25° C) Tk µm 2)

  • 1) Превышение максимальной скорости перемещения или выход за пределы эталона приводят к появлению соответствующего сообщения об ошибке: FF FF FE hex.
  • 2) При соблюдении допуска положения ± 1 мм относительно номинального расстояния в направлении N и Y внутри эталонного элемента относительно начала этого элемента. ME = длина эталонного элемента Tu = температура окружающей среды в °C.

• Интерфейсы

  Электрический интерфейс	PROFIBUS DP
  Интерфейс шины	RS-485
  Время построения позиции	+ 1,1 ms
  Адресная настройка	0 ... 127, переключатели на 16 положений или протокол
  Протокол данных	PROFIBUS DP, основные функции
  Заглушка шины	Через внешний разъем
  Set (электронная настройка)	Через протокол
  Профиль энкодера	Профиль для энкодера (07hex) — класс 2
  Скорость передачи данных (в бодах)	9,6 kBaud ... 12 MBaud, автоматическое распознавание
  Информация о состоянии	Работа (зеленый светодиод) Активность шины (красный светодиод)

• Электрические данные

  Время инициализации	2 s
  Напряжение питания	10 V ... 32 V
  Потребляемая мощность	2,5 W
  Тип подключения	Разъем, 3 x M12
  MTTFd: время до опасного выхода из строя	30 лет (EN ISO 13849) 1)

  • 1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Вес	4,4 kg
  Длина эталонного элемента	См. таблицу размеров и расчетов
  Допуск положения	± 20 mm, см. график
  Материал, считывающая головка	AlMgSiPbF28

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-4 1)
  Тип защиты	IP67, при установленном ответном штекере (IEC 60529)
  Диапазон рабочей температуры	–30 °C ... +70 °C
  Диапазон температуры при хранении	–40 °C ... +85 °C
  Ударопрочность	30 g, 10 ms (DIN EN 60 068-2-27)
  Вибростойкость	10 g, 20 Hz ... 250 Hz (EN 60068-2-6)

  • 1) Электромагнитная совместимость в соответствии с приведенными стандартами обеспечивается при условии применения экранированных кабелей.

• Классификации

  ECl@ss 5.0	27270705
  ECl@ss 5.1.4	27270705
  ECl@ss 6.0	27270705
  ECl@ss 6.2	27270705
  ECl@ss 7.0	27270705
  ECl@ss 8.0	27270705
  ECl@ss 8.1	27270705
  ECl@ss 9.0	27270705
  ETIM 5.0	EC002544
  ETIM 6.0	EC002544
  UNSPSC 16.0901	41111613
