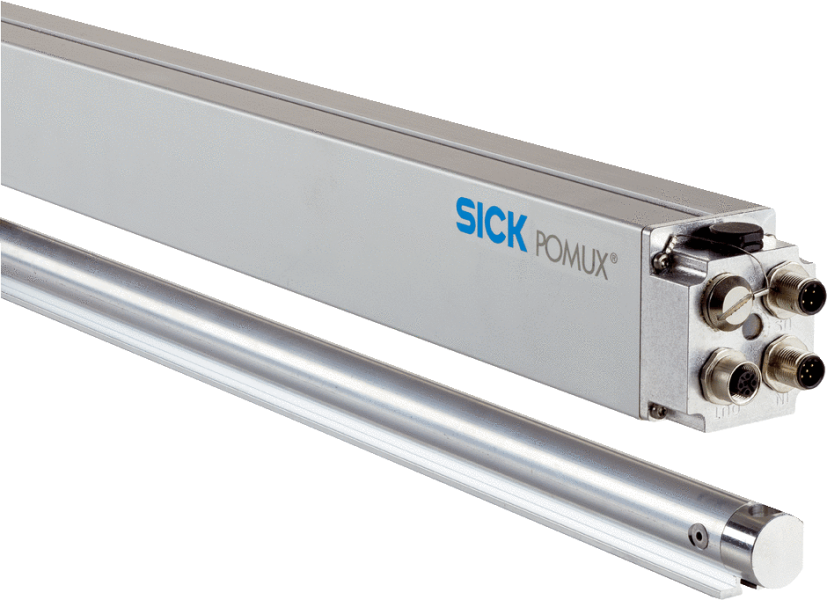

1036165 — KHK53-PXF00354 Датчик линейных перемещений 354 м

Показать всё Скрыть всё

• Производительность

  Длина измерения	0 m ... 354 m
  Диапазон измерения	354 m
  Разрешение	0,1 mm
  Скорость перемещения	6,6 m/s 1)
  Точность воспроизведения	0,3 mm
  Точность измерения	± 1000 + ME (Tu-25° C) Tk µm 2)

  • 1) Превышение максимальной скорости перемещения или выход за пределы эталона приводят к появлению соответствующего сообщения об ошибке: FF FF FE hex.
  • 2) При соблюдении допуска положения ± 1 мм относительно номинального расстояния в направлении N и Y внутри эталонного элемента относительно начала этого элемента. ME = длина эталонного элемента Tu = температура окружающей среды в °C.

• Интерфейсы

  Электрический интерфейс	PROFIBUS DP
  Интерфейс шины	RS-485
  Время построения позиции	+ 1,1 ms
  Адресная настройка	0 ... 127, переключатели на 16 положений или протокол
  Протокол данных	PROFIBUS DP, основные функции
  Заглушка шины	Через внешний разъем
  Set (электронная настройка)	Через протокол
  Профиль энкодера	Профиль для энкодера (07hex) — класс 2
  Скорость передачи данных (в бодах)	9,6 kBaud ... 12 MBaud, автоматическое распознавание
  Информация о состоянии	Работа (зеленый светодиод) Активность шины (красный светодиод)

• Электрические данные

  Время инициализации	2 s
  Напряжение питания	10 V ... 32 V
  Потребляемая мощность	2,5 W
  Тип подключения	Разъем, 3 x M12
  MTTFd: время до опасного выхода из строя	28 лет (EN ISO 13849) 1)

  • 1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Вес	3,6 kg
  Длина эталонного элемента	См. таблицу размеров и расчетов
  Допуск положения	± 10 mm, см. график
  Материал, считывающая головка	AlMgSiPbF28

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-4 1)
  Тип защиты	IP67, при установленном ответном штекере (IEC 60529)
  Диапазон рабочей температуры	–20 °C ... +60 °C
  Диапазон температуры при хранении	–40 °C ... +85 °C
  Ударопрочность	30 g, 10 ms (DIN EN 60 068-2-27)
  Вибростойкость	10 g, 20 Hz ... 250 Hz (EN 60068-2-6)

  • 1) Электромагнитная совместимость в соответствии с приведенными стандартами обеспечивается при условии применения экранированных кабелей.

• Классификации

  ECl@ss 5.0	27270705
  ECl@ss 5.1.4	27270705
  ECl@ss 6.0	27270705
  ECl@ss 6.2	27270705
  ECl@ss 7.0	27270705
  ECl@ss 8.0	27270705
  ECl@ss 8.1	27270705
  ECl@ss 9.0	27270705
  ETIM 5.0	EC002544
  ETIM 6.0	EC002544
  UNSPSC 16.0901	41111613

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Считывающая головка PROFIBUS Схема контактов Интерфейс PROFIBUS Допуск положения Конец измерительного участка Допуск положения Начало измерительного участка Инструкция по монтажу Таблица размеров и расчетов KH53 PROFIBUS Вид: Галерея Список Показать всё Скрыть всё
