Каталог·Энкодеры и датчики наклона·XKS09-HTBM0527 Абсолютный энкодер линейный 0...5 м HIPERFACE®, разъем M12

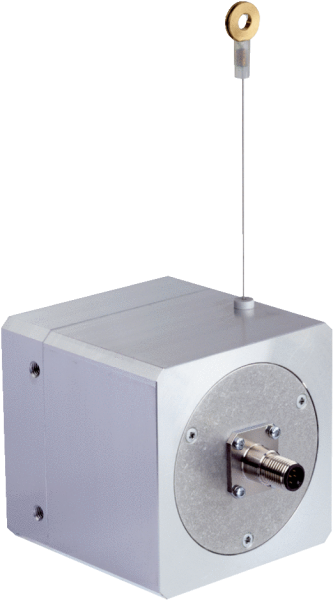

1035437 — XKS09-HTBM0527 Абсолютный энкодер линейный 0...5 м

XKS09-HTBM0527
SICK
Заказной №1035437
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Производительность
    Длина измерения0 m ... 5 m
    Длина периода1,1953 mm
    Линейность≤ ± 0,7 mm
    Измерительный шаг≥ 0,295 µm
    Нелинейность± 0,1 mm
    Скорость перемещения3,5 m/s
    Стабильность повторяемости тип.≤ 0,15°
  • Интерфейсы
    ЭнкодерыАбсолютные энкодеры
    Электрический интерфейсHIPERFACE®
    Тип подключенияРазъем М12, 8-конт., радиальная
    Сигналы интерфейса

    Канал технологических данных SIN, REFSIN, COS, REFCOS: аналоговые, дифференциальные

    Канал параметров RS-485: цифровые

    Синусоидальных/косинусоидальных периодов на один оборот128
    Тип кодирования для абсолютного значенияДвоичный
  • Электрические данные
    Рабочий ток60 mA (без нагрузки)
    Частота выхода синусоидальных/косинусоидальных сигналов0 kHz ... 65 kHz
    Доступная область памяти1.792 Byte
    E2PROM2048 Eeprom
    Напряжение питания7 V ... 12 V
    Кривая кодаС возрастанием при вытягивании троса
    MTTFd: время до опасного выхода из строя250 лет (EN ISO 13849) 1)
    • 1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.
  • Механические данные
    Вес (механика)1,5 kg
    Материал, измерительный тросСтальной гибкий многопроволочный провод (оболочка PA 12)
    Материал, корпусАлюминий
    Усилие возвратной пружины4 N ... 6 N 1)
    Срок службы тросового механизмаTyp. 800.000 Циклы 2) 3)
    Диаметр измерительного троса0,6 mm
    Ускорение троса≤ 20 m/s²
    • 1) Эти значения измеряются при температуре окружающей среды 25 °C. При других значениях температуры могут иметь место отклонения.
    • 2) Один цикл состоит из размотки и намотки троса.
    • 3) Срок службы зависит от типа нагрузки. Влияющие факторы: условия окружающей среды, условия установки, используемый диапазон измерений, скорость перемещения, а также ускорение.
  • Данные окружающей среды
    ЭМСПо EN 61000-6-2 и EN 61000-6-3
    Класс защиты корпуса энкодераIP 52, Учитывайте предписанное монтажное положение (согласно IEC 60529)
    Ударопрочность20 g, 6 ms (согласно EN 60068-2-27)
    Диапазон частоты вибростойкости10 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)
    Диапазон рабочих температур (энкодер)–10 °C ... +70 °C
    Диапазон температуры при хранении–20 °C ... +80 °C
    Относительная влажность воздуха/образование конденсата90 % (Образование конденсата не допускается)
  • Классификации
    ECl@ss 5.027270590
    ECl@ss 5.1.427270590
    ECl@ss 6.027270590
    ECl@ss 6.227270590
    ECl@ss 7.027270590
    ECl@ss 8.027270590
    ECl@ss 8.127270590
    ECl@ss 9.027270590
    ETIM 5.0EC001486
    ETIM 6.0EC001486
    UNSPSC 16.090141112113
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC001486
E2PROM2048 Eeprom
ECl@ss27270590
UNSPSC41112113
ЭМСПо EN 61000-6-2 и EN 61000-6-3
Вес, кг1,5 kg
ЭнкодерыАбсолютные энкодеры
Линейность≤ ± 0,7 mm
Кривая кодаС возрастанием при вытягивании троса
Рабочий ток60 mA (без нагрузки)
Нелинейность± 0,1 mm
Длина периода1,1953 mm
Ударопрочность20 g, 6 ms (согласно EN 60068-2-27)
Длина измерения0 m ... 5 m
Ускорение троса≤ 20 m/s²
Материал, корпусАлюминий
Измерительный шаг≥ 0,295 µm
Сигналы интерфейсаКанал технологических данных SIN, REFSIN, COS, REFCOS: аналоговые, дифференциальныеКанал параметров RS-485: цифровые
Напряжение питания, В7 V ... 12 V
Скорость перемещения3,5 m/s
Электрический интерфейсHIPERFACE®
Доступная область памяти1.792 Byte
Усилие возвратной пружины4 N ... 6 N 1)
Диапазон рабочих температур–10 °C ... +70 °C
Материал, измерительный тросСтальной гибкий многопроволочный провод (оболочка PA 12)
Электрическое подсоединениеРазъем М12, 8-конт., радиальная
Диаметр измерительного троса0,6 mm
Класс защиты корпуса энкодераIP 52, Учитывайте предписанное монтажное положение (согласно IEC 60529)
Срок службы тросового механизмаTyp. 800.000 Циклы 2) 3)
Стабильность повторяемости тип.≤ 0,15°
Диапазон частоты вибростойкости10 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)
Диапазон температуры при хранении–20 °C ... +80 °C
MTTFd: время до опасного выхода из строя250 лет (EN ISO 13849) 1)
Тип кодирования для абсолютного значенияДвоичный
3) Срок службы зависит от типа нагрузки. Влияющие факторыусловия окружающей среды, условия установки, используемый диапазон измерений, скорость перемещения, а также ускорение.
Относительная влажность воздуха/образование конденсата90 % (Образование конденсата не допускается)
Синусоидальных/косинусоидальных периодов на один оборот128
Частота выхода синусоидальных/косинусоидальных сигналов0 kHz ... 65 kHz
