Каталог·Энкодеры и датчики наклона·PKS09-ATBM0220 Инкрементальный энкодер линейный 0...2 м TTL, разъем M23

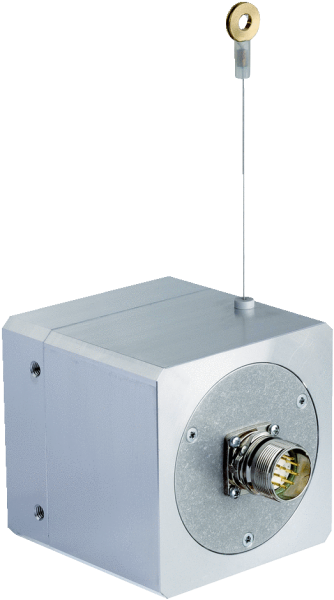

1035242 — PKS09-ATBM0220 Инкрементальный энкодер линейный 0...2 м TTL

PKS09-ATBM0220
SICK
Заказной №1035242
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Производительность
    Длина измерения0 m ... 2 m
    Линейность≤ ± 0,7 mm
    Измерительный шаг≥ 0,05 mm
    Скорость перемещения3,5 m/s
    Стабильность повторяемости тип.3 измерительных шага
  • Интерфейсы
    ЭнкодерыИнкрементальные энкодеры
    Электрический интерфейсTTL
    Тип подключенияРазъем М23, 12-конт., радиальная
  • Электрические данные
    Рабочий ток60 mA (без нагрузки)
    Базовый сигнал1/765 измерительных шагов
    Максимальный ток нагрузки≤ 20 mA
    Время инициализации 1)
    Напряжение питания4,5 V ... 5,5 V
    MTTFd: время до опасного выхода из строя400 лет (EN ISO 13849) 2)
    • 1) После истечения этого времени можно считывать действительные положения.
    • 2) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.
  • Механические данные
    Вес (механика)1,5 kg
    Материал, измерительный тросСтальной гибкий многопроволочный провод (оболочка PA 12)
    Материал, корпусАлюминий
    Усилие возвратной пружины5 N ... 6 N 1)
    Срок службы тросового механизмаTyp. 800.000 Циклы 2) 3)
    Диаметр измерительного троса0,6 mm
    Ускорение троса≤ 20 m/s²
    • 1) Эти значения измеряются при температуре окружающей среды 25 °C. При других значениях температуры могут иметь место отклонения.
    • 2) Один цикл состоит из размотки и намотки троса.
    • 3) Срок службы зависит от типа нагрузки. Влияющие факторы: условия окружающей среды, условия установки, используемый диапазон измерений, скорость перемещения, а также ускорение.
  • Данные окружающей среды
    ЭМСПо EN 61000-6-2 и EN 61000-6-3
    Класс защиты корпуса энкодераIP 52, Учитывайте предписанное монтажное положение (согласно IEC 60529)
    Ударопрочность20 g, 6 ms (согласно EN 60068-2-27)
    Диапазон частоты вибростойкости10 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)
    Диапазон рабочих температур (энкодер)–10 °C ... +70 °C
    Диапазон температуры при хранении–20 °C ... +80 °C
    Относительная влажность воздуха/образование конденсата90 % (Образование конденсата не допускается)
  • Классификации
    ECl@ss 5.027270590
    ECl@ss 5.1.427270590
    ECl@ss 6.027270590
    ECl@ss 6.227270590
    ECl@ss 7.027270590
    ECl@ss 8.027270590
    ECl@ss 8.127270590
    ECl@ss 9.027270590
    ETIM 5.0EC001486
    ETIM 6.0EC001486
    UNSPSC 16.090141112113
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC001486
ECl@ss27270590
UNSPSC41112113
ЭМСПо EN 61000-6-2 и EN 61000-6-3
Вес, кг1,5 kg
ЭнкодерыИнкрементальные энкодеры
Линейность≤ ± 0,7 mm
Рабочий ток60 mA (без нагрузки)
Базовый сигнал1/765 измерительных шагов
Ударопрочность20 g, 6 ms (согласно EN 60068-2-27)
Длина измерения0 m ... 2 m
Ускорение троса≤ 20 m/s²
Материал, корпусАлюминий
Измерительный шаг≥ 0,05 mm
Время инициализации1)
Напряжение питания, В4,5 V ... 5,5 V
Скорость перемещения3,5 m/s
Электрический интерфейсTTL
Максимальный ток нагрузки≤ 20 mA
Усилие возвратной пружины5 N ... 6 N 1)
Диапазон рабочих температур–10 °C ... +70 °C
Материал, измерительный тросСтальной гибкий многопроволочный провод (оболочка PA 12)
Электрическое подсоединениеРазъем М23, 12-конт., радиальная
Диаметр измерительного троса0,6 mm
Класс защиты корпуса энкодераIP 52, Учитывайте предписанное монтажное положение (согласно IEC 60529)
Срок службы тросового механизмаTyp. 800.000 Циклы 2) 3)
Стабильность повторяемости тип.3 измерительных шага
Диапазон частоты вибростойкости10 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)
Диапазон температуры при хранении–20 °C ... +80 °C
MTTFd: время до опасного выхода из строя400 лет (EN ISO 13849) 2)
3) Срок службы зависит от типа нагрузки. Влияющие факторыусловия окружающей среды, условия установки, используемый диапазон измерений, скорость перемещения, а также ускорение.
Относительная влажность воздуха/образование конденсата90 % (Образование конденсата не допускается)
