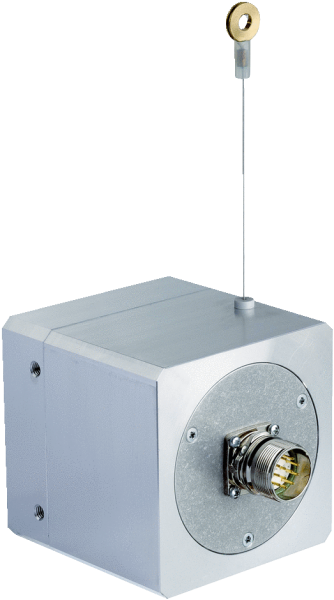

1035240 — BKS09-ATBM0220 Энкодер линейный абсолютный SSI 0...2 м

Показать всё Скрыть всё

• Производительность

  Длина измерения	0 m ... 2 m
  Линейность	≤ ± 0,7 mm
  Измерительный шаг	≥ 0,05 mm
  Скорость перемещения	3,5 m/s
  Стабильность повторяемости тип.	3 измерительных шага

• Интерфейсы

  Энкодеры	Абсолютные энкодеры
  Электрический интерфейс	SSI
  Тип подключения	Разъем М23, 12-конт., радиальная
  Тактовая частота	1 MHz 1)
  Сигналы интерфейса	Часы +, часы -, дата +, дата -
  Тип кодирования для абсолютного значения	24 bit/Gray

  • 1) Минимальный, LOW-уровень (часы+): 500 нс.

• Электрические данные

  Время инициализации	1)
  Время построения позиции	0,1 ms
  Напряжение питания	12 V ... 30 V
  Кривая кода	С возрастанием при вытягивании троса
  MTTFd: время до опасного выхода из строя	150 лет (EN ISO 13849) 2)

  • 1) После истечения этого времени можно считывать действительные положения.
  • 2) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Вес (механика)	1,5 kg
  Материал, измерительный трос	Стальной гибкий многопроволочный провод (оболочка PA 12)
  Материал, корпус	Алюминий
  Усилие возвратной пружины	5 N ... 6 N 1)
  Срок службы тросового механизма	Typ. 800.000 Циклы 2) 3)
  Диаметр измерительного троса	0,6 mm
  Ускорение троса	≤ 20 m/s²

  • 1) Эти значения измеряются при температуре окружающей среды 25 °C. При других значениях температуры могут иметь место отклонения.
  • 2) Один цикл состоит из размотки и намотки троса.
  • 3) Срок службы зависит от типа нагрузки. Влияющие факторы: условия окружающей среды, условия установки, используемый диапазон измерений, скорость перемещения, а также ускорение.

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3
  Класс защиты корпуса энкодера	IP 52, Учитывайте предписанное монтажное положение (согласно IEC 60529)
  Ударопрочность	20 g, 6 ms (согласно EN 60068-2-27)
  Диапазон частоты вибростойкости	10 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)
  Диапазон рабочих температур (энкодер)	–10 °C ... +70 °C
  Диапазон температуры при хранении	–20 °C ... +80 °C
  Относительная влажность воздуха/образование конденсата	90 % (Образование конденсата не допускается)

• Классификации

  ECl@ss 5.0	27270590
  ECl@ss 5.1.4	27270590
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270590
  ECl@ss 8.0	27270590
  ECl@ss 8.1	27270590
  ECl@ss 9.0	27270590
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё
