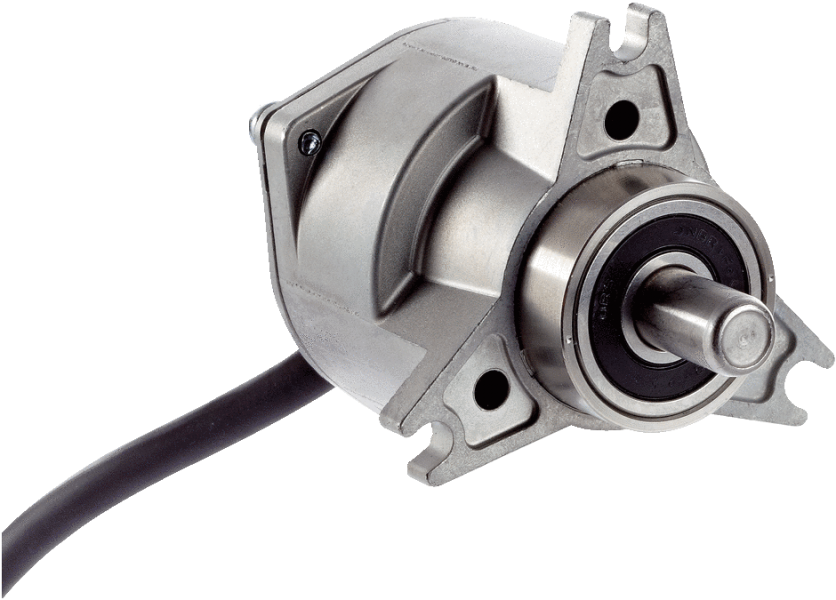

1034812 — DKS40-P5J02048 Энкодер 2048 имп/об

Показать всё Скрыть всё

• Производительность

  Количество импульсов на один оборот	2.048
  Измерительный шаг	90°, электрический/импульсов на один оборот
  Отклонение измеряемого шага при недвоичном разрешении	0,07°
  Отклонение измеряемого шага при двоичном разрешении	0,035°
  Погрешность измерения для бинарных значений разрешения	0,09°
  Погрешность измерения для небинарных значений разрешения	0,13°
  Время инициализации	40 ms

• Электрические данные

  Электрический интерфейс	4,5 V ... 5,5 V, Открытый коллектор NPN
  Тип подключения	Кабель, 8 жил, универсальный, 0,5 m 1)
  Рабочий ток	≤ 40 mA (без нагрузки)
  Частота выходного сигнала	≤ 50 kHz
  Базовый сигнал, количество	1
  Базовый сигнал, положение	90°, электрические, логические соединения с A и B
  MTTFd: время до опасного выхода из строя	600 лет (EN ISO 13849-1) 2)

  • 1) Универсальный кабельный отвод располагается так, чтобы обеспечить прокладку без излома в радиальном или осевом направлениях.
  • 2) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Механическое исполнение	Сплошной вал, Торцевой фланец
  Диаметр вала	8 mm x 13 mm
  Вес	0,18 kg
  Пусковой момент	0,6 Ncm (+20 °C)
  Рабочий крутящий момент	0,4 Ncm (+20 °C)
  Рабочая частота вращения	6.000 U/min
  Момент инерции ротора	6 gcm²
  Срок службы подшипника	2 x 10^9 оборотов

• Данные окружающей среды

  ЭМС	EN 61000-6-2 EN 61000-6-3
  Тип защиты	IEC 60529
  Диапазон рабочей температуры	0 °C ... +60 °C
  Диапазон температуры при хранении	–40 °C ... +70 °C, без упаковки
  Ударопрочность	50 g, 7 ms (EN 60068-2-27)
  Вибростойкость	20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
  Влажность воздуха	90 % 1)

  • 1) Образование конденсата на оптических сканирующих элементах не допускается.

• Классификации

  ECl@ss 5.0	27270501
  ECl@ss 5.1.4	27270501
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270501
  ECl@ss 8.0	27270501
  ECl@ss 8.1	27270501
  ECl@ss 9.0	27270501
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Зажимной фланец, кабельный ввод Схема контактов Вид: Галерея Список Показать всё Скрыть всё
