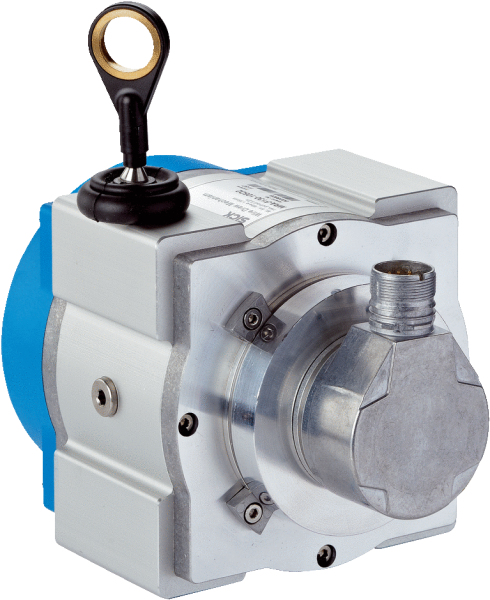

1034330 — PRF13-C1AM0520 Энкодер линейный инкрементальный TTL 0...5 м

Показать всё Скрыть всё

• Производительность

  Длина измерения	0 m ... 5 m
  Воспроизводимость	≤ 0,5 mm 1)
  Линейность	≤ ± 3 mm 2)
  Гистерезис	≤ 2 mm 1)
  Разрешение (трос + энкодер)	0,2 mm 3) 4)

  • 1) Значение относится к тросовому механизму.
  • 2) Значение действительно при учете точных данных по длине измерительного троса на один оборот (находится на этикетке тросового механизма).
  • 3) Отображаемые значения являются округленными.
  • 4) Пример расчета для PRF08 с HTL/push pull: 200 мм (длина вытянутого троса на один оборот, см. информацию о механических параметрах) : 2 000 (импульсов на один оборот) = 0,1 мм (разрешение комбинации троса и энкодера).

• Интерфейсы

  Энкодеры	Инкрементальные энкодеры
  Электрический интерфейс	TTL
  Тип подключения	Разъем М23, 12-конт., радиальная

• Электрические данные

  Максимальная частота выходного сигнала	≤ 600 kHz
  Базовый сигнал, положение	Электрические, логические соединения с A и B
  Базовый сигнал, количество	1, электрические, логические соединения с A и B
  Максимальный ток нагрузки	≤ 30 mA
  Время инициализации	≤ 32 ms, 30 ms, при механической ширине нулевого импульса 1) 1)
  Напряжение питания	4,5 V ... 32 V
  Потребляемая мощность	0,7 W
  MTTFd: время до опасного выхода из строя	300 лет 2) 3)

  • 1) После истечения этого времени можно считывать действительные положения.
  • 2) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.
  • 3) Значение относится только к встроенному энкодеру.

• Механические данные

  Вес (включая энкодер)	3,1 kg
  Материал, измерительный трос	Стальной гибкий многопроволочный провод, нержавеющая сталь 1.4401 V4А
  Вес (измерительный трос)	7,1 g/m
  Материал, корпус тросового механизма	Алюминий (анодированный), пластик
  Длина вытянутого троса на один оборот	334,1 mm 1)
  Усилие возвратной пружины	15 N ... 20 N 2)
  Срок службы тросового механизма	Typ. 1 Млн циклов 3) 4)
  Фактическая длина вытянутого троса	5,2 m
  Диаметр измерительного троса	1,35 mm
  Ускорение троса	70 m/s²
  Скорость регулирующего воздействия	10 m/s
  Установленный энкодер	DFS60
  Количество импульсов на один оборот	1.670 5)
  Установленный механизм	MRA-F130-105D2
  Артикул механизма	6028626

  • 1) Отображаемые значения являются средними значениями. Точное указание длины приведено на этикетке тросового механизма.
  • 2) Эти значения измеряются при температуре окружающей среды 25 °C. При других значениях температуры могут иметь место отклонения.
  • 3) Один цикл состоит из размотки и намотки троса.
  • 4) Срок службы зависит от типа нагрузки. Влияющие факторы: условия окружающей среды, условия установки, используемый диапазон измерений, скорость перемещения, а также ускорение.
  • 5) Встроенные энкодеры DFS60 по умолчанию запрограммированы на заданные количество штрихов и интерфейс. С помощью наших программирующих устройств для энкодера DFS60, приобретаемых отдельно, можно настроить электрический интерфейс (TTL/HTL), а также количество штрихов (макс. 10 000 штрихов) в соответствии с потребностями заказчика.

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3
  Класс защиты корпуса энкодера	IP67
  Класс защиты механизма	IP64
  Ударопрочность	60 g, 6 ms (согласно EN 60068-2-27)
  Диапазон частоты вибростойкости	20 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)
  Диапазон рабочих температур (энкодер)	–30 °C ... +70 °C
  Диапазон рабочих температур (механизм)	–30 °C ... +70 °C
  Диапазон рабочих температур (комбинация)	Определяется через самое высокое минимальное и самое низкое максимальное значение диапазона рабочих температур энкодера и механизма
  Относительная влажность воздуха/образование конденсата	90 % (Образование конденсата на оптических сканирующих элементах не допускается)

• Классификации

  ECl@ss 5.0	27270590
  ECl@ss 5.1.4	27270590
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270590
  ECl@ss 8.0	27270590
  ECl@ss 8.1	27270590
  ECl@ss 9.0	27270590
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113
