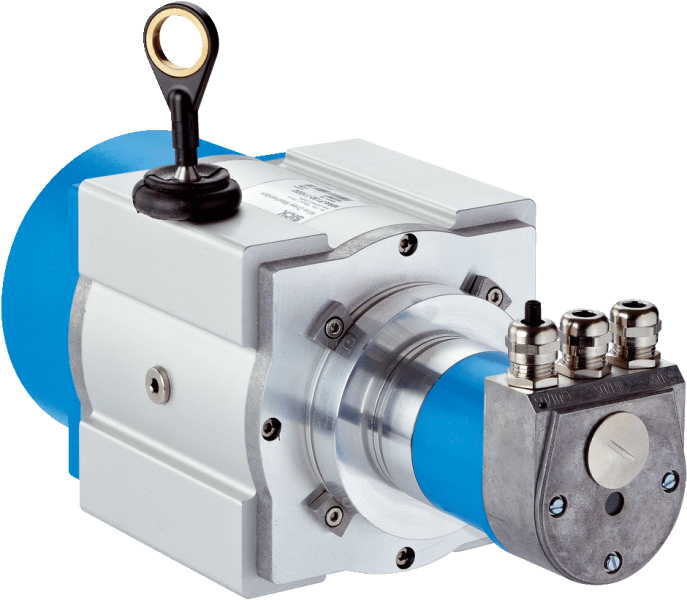

1034319 — BTF13-C1HM1025 Энкодер абсолютный

Показать всё Скрыть всё

• Производительность

  Длина измерения	0 m ... 10 m
  Воспроизводимость	≤ 1 mm 1)
  Линейность	≤ ± 6 mm 2)
  Гистерезис	≤ 4 mm 1)
  Разрешение (трос + энкодер)	0,04 mm 3) 4)

  • 1) Значение относится к тросовому механизму.
  • 2) Значение действительно при учете точных данных по длине измерительного троса на один оборот (находится на этикетке тросового механизма).
  • 3) Отображаемые значения являются округленными.
  • 4) Пример расчета для BTF08 с PROFINET: 200 мм (длина вытянутого троса на один оборот, см. информацию о механических параметрах) : 262 144 (количество шагов на один оборот) = 0,001 мм (разрешение комбинации троса и энкодера).

• Интерфейсы

  Энкодеры	Абсолютные энкодеры
  Электрический интерфейс	CANopen
  Тип подключения	Адаптер шины с резьбовым креплением кабелей или круглыми штекерными соединителями, радиальная 1)
  Адресная настройка	0 ... 63
  Протокол	Профиль связи DS 301 V4.0
  Заглушка шины	Через DIP-переключатель
  Set (электронная настройка)	Через кнопку PRESET или протокол
  Профиль энкодера	Профиль устройства DSP 406 V 2.0

  • 1) Адаптер подключения заказывается отдельно.

• Электрические данные

  Время инициализации	1)
  Напряжение питания	10 V ... 32 V
  Потребляемая мощность	2 W
  MTTFd: время до опасного выхода из строя	150 лет 2) 3)

  • 1) После истечения этого времени можно считывать действительные положения.
  • 2) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.
  • 3) Значение относится только к встроенному энкодеру.

• Механические данные

  Вес (включая энкодер)	4,09 kg
  Вес (механика)	3,5 kg
  Материал, измерительный трос	Стальной гибкий многопроволочный провод, нержавеющая сталь 1.4401 V4А
  Вес (измерительный трос)	7,1 g/m
  Материал, корпус тросового механизма	Алюминий (анодированный), пластик
  Длина вытянутого троса на один оборот	334,1 mm 1)
  Усилие возвратной пружины	10 N ... 20 N 2)
  Срок службы тросового механизма	Typ. 1 Млн циклов 3) 4)
  Фактическая длина вытянутого троса	10,2 m
  Диаметр измерительного троса	1,35 mm
  Ускорение троса	40 m/s²
  Скорость регулирующего воздействия	8 m/s
  Установленный энкодер	ATM60 CANopen
  Количество шагов на один оборот	8.192
  Артикул энкодера	1030025
  Установленный механизм	MRA-F130-110D2
  Артикул механизма	6028627

  • 1) Отображаемые значения являются средними значениями. Точное указание длины приведено на этикетке тросового механизма.
  • 2) Эти значения измеряются при температуре окружающей среды 25 °C. При других значениях температуры могут иметь место отклонения.
  • 3) Один цикл состоит из размотки и намотки троса.
  • 4) Срок службы зависит от типа нагрузки. Влияющие факторы: условия окружающей среды, условия установки, используемый диапазон измерений, скорость перемещения, а также ускорение.

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3
  Класс защиты корпуса энкодера	IP67
  Класс защиты механизма	IP64
  Ударопрочность	100 g, 6 ms (согласно EN 60068-2-27)
  Диапазон частоты вибростойкости	20 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)
  Диапазон рабочих температур (энкодер)	–20 °C ... +70 °C
  Диапазон рабочих температур (механизм)	–30 °C ... +70 °C
  Диапазон рабочих температур (комбинация)	Определяется через самое высокое минимальное и самое низкое максимальное значение диапазона рабочих температур энкодера и механизма
  Относительная влажность воздуха/образование конденсата	98 % (Образование конденсата на оптических сканирующих элементах не допускается)

• Классификации

  ECl@ss 5.0	27270590
  ECl@ss 5.1.4	27270590
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270590
  ECl@ss 8.0	27270590
  ECl@ss 8.1	27270590
  ECl@ss 9.0	27270590
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113
