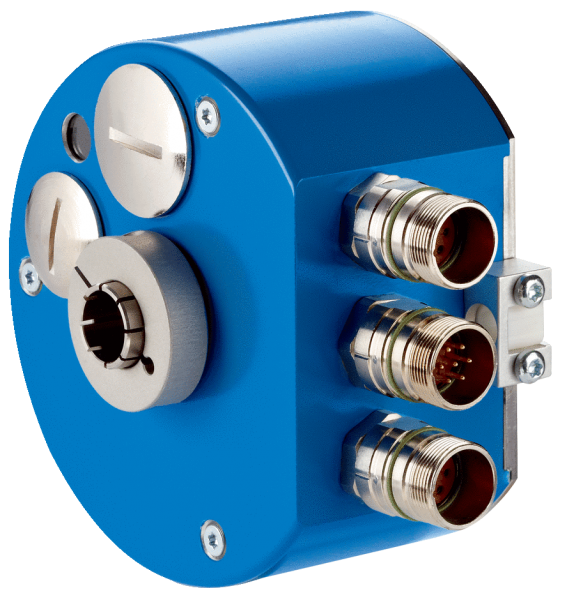

1032660 — ATM90-PTF12X12 Энкодер 4.096 шагов/об

Показать всё Скрыть всё

• Производительность

  Количество шагов на один оборот	4.096
  Количество оборотов	4.096
  Макс. разрешение (в однооборотном, многооборотном исполнении)	4.096 (12 bit), 4.096 (12 bit)
  Допуски G	0,25° 1)
  Повторяющееся стандартное отклонение σr	0,1° 2)

  • 1) Согласно DIN ISO 1319-1, верхний и нижний допуск зависят от условий монтажа, указанное значение приводится для симметричного расположения, то есть отклонения в верхнем и нижнем направлении одинаковы.
  • 2) По DIN ISO 55350-13, 68,3 % измеренных величин не выходят за рамки указанного диапазона.

• Интерфейсы

  Интерфейс связи	PROFIBUS DP
  Коммуникационный интерфейс, детальное описание	DPV0
  Адресная настройка	0 ... 127, DIP-переключатель или протокол
  Скорость передачи данных (в бодах)	9,6 kBaud, 12 MBaud, автоматическое распознавание
  Информация о состоянии	Светодиод, зеленый (работа), Светодиод, красный (активность сети)
  Заглушка шины	DIP-переключатель 1)
  Время инициализации	1.250 ms 2)
  Время построения позиции	0,25 ms
  SSI Set (электронная настройка) Через кнопку PRESET или протокол

  • 1) Подключение только на конечном устройстве.
  • 2) После истечения этого времени можно считывать действительные положения.

• Электрические данные

  Тип подключения	Шина адаптера подключения, 3 x M14, 7-контактный, радиальная
  Диапазон напряжения питания	10 V ... 32 V
  MTTFd: время до опасного выхода из строя	150 лет (EN ISO 13849-1) 1)

  • 1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Механическое исполнение	Сквозной полый вал
  Диаметр вала	12 mm
  Вес	0,6 kg
  Материал, вал	Нержавеющая сталь
  Материал, фланец	Алюминий
  Материал, корпус	Алюминиевое литье
  Пусковой момент	0,5 Ncm
  Рабочий крутящий момент	0,4 Ncm
  Момент инерции ротора	153 gcm²
  Срок службы подшипника	3,6 x 10^9 оборотов
  Угловое ускорение	≤ 600.000 rad/s²
  Рабочая частота вращения	≤ 3.000 min⁻¹

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3
  Тип защиты	IP65, с уплотнением вала (согласно IEC 60529)
  Допустимая относительная влажность воздуха	98 %
  Диапазон рабочей температуры	–20 °C ... +80 °C
  Диапазон температуры при хранении	–40 °C ... +125 °C, без упаковки
  Ударопрочность	6 g, 20 ms (согласно EN 60068-2-27)
  Вибростойкость	20 g, 10 Hz ... 2.000 Hz

• Классификации

  ECl@ss 5.0	27270502
  ECl@ss 5.1.4	27270502
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270502
  ECl@ss 8.0	27270502
  ECl@ss 8.1	27270502
  ECl@ss 9.0	27270502
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113
