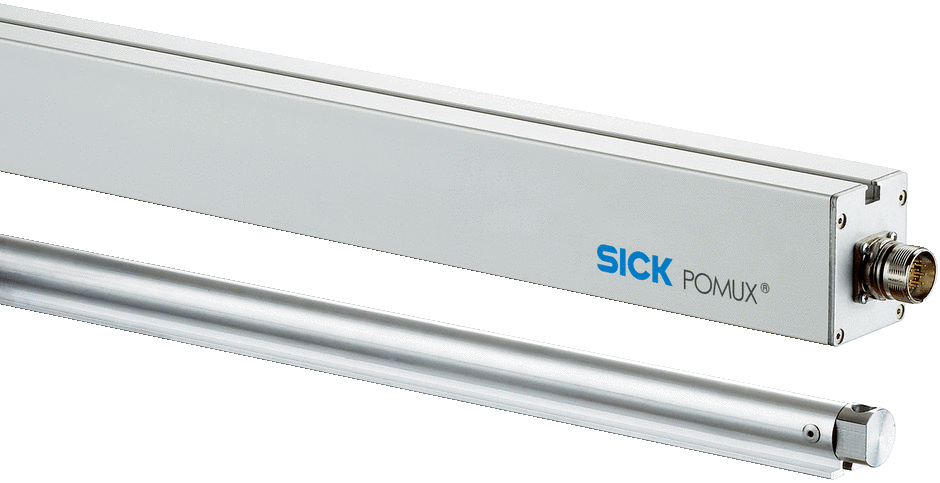

1030072 — KHK53-AXB00354 Датчик линейных перемещений 354 м

Показать всё Скрыть всё

• Производительность

  Длина измерения	0 m ... 354 m
  Диапазон измерения	354 m
  Разрешение	0,1 mm
  Скорость перемещения	6,6 m/s 1)
  Точность воспроизведения	0,3 mm
  Точность измерения	± 1000 + ME (Tu-25° C) Tk µm 2)

  • 1) Превышение максимальной скорости перемещения или выход за пределы эталона приводят к появлению соответствующего сообщения об ошибке: FF FF FE hex.
  • 2) При соблюдении допуска положения ± 1 мм относительно номинального расстояния в направлении N и Y внутри эталонного элемента относительно начала этого элемента. ME = длина эталонного элемента Tu = температура окружающей среды в °C.

• Интерфейсы

  Электрический интерфейс	SSI
  Время построения позиции	+ 0,8 ms
  Интерфейс, цифровой, последовательный	SSI, 24 бит, серый Sin/Cos 1,0 VSS
  Интерфейс параметрирования	RS-422 Передача по четырехпроводной линии, асинхронная, дуплексный режим Формат данных: 1 стартовый бит, 8 битов данных, 1 стоповый бит, без бита четности Протокол данных: ASCII, скорость передачи данных 9600 RS-422

• Электрические данные

  Время инициализации	2 s
  Напряжение питания	10 V ... 32 V
  Потребление тока	250 mA
  Тип подключения	Разъем, M23, 12-контактный
  MTTFd: время до опасного выхода из строя	31 лет (EN ISO 13849) 1)

  • 1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Вес	3,6 kg
  Длина эталонного элемента	См. таблицу размеров и расчетов
  Допуск положения	± 10 mm, см. график
  Материал, считывающая головка	AlMgSiPbF28

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-4 1)
  Тип защиты	IP65, при установленном ответном штекере (IEC 60529)
  Диапазон рабочей температуры	–20 °C ... +60 °C
  Диапазон температуры при хранении	–40 °C ... +85 °C
  Ударопрочность	30 g, 10 ms (DIN EN 60 068-2-27)
  Вибростойкость	10 g, 20 Hz ... 250 Hz (EN 60068-2-6)

  • 1) Электромагнитная совместимость в соответствии с приведенными стандартами обеспечивается при условии применения экранированных кабелей.

• Классификации

  ECl@ss 5.0	27270705
  ECl@ss 5.1.4	27270705
  ECl@ss 6.0	27270705
  ECl@ss 6.2	27270705
  ECl@ss 7.0	27270705
  ECl@ss 8.0	27270705
  ECl@ss 8.1	27270705
  ECl@ss 9.0	27270705
  ETIM 5.0	EC002544
  ETIM 6.0	EC002544
  UNSPSC 16.0901	41111613

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Считывающая головка SSI Схема контактов Интерфейс SSI, вид разъема устройства M23 Допуск положения Конец измерительного участка Допуск положения Начало измерительного участка Инструкция по монтажу Таблица размеров и расчетов KH53 SSI Вид: Галерея Список Показать всё Скрыть всё
