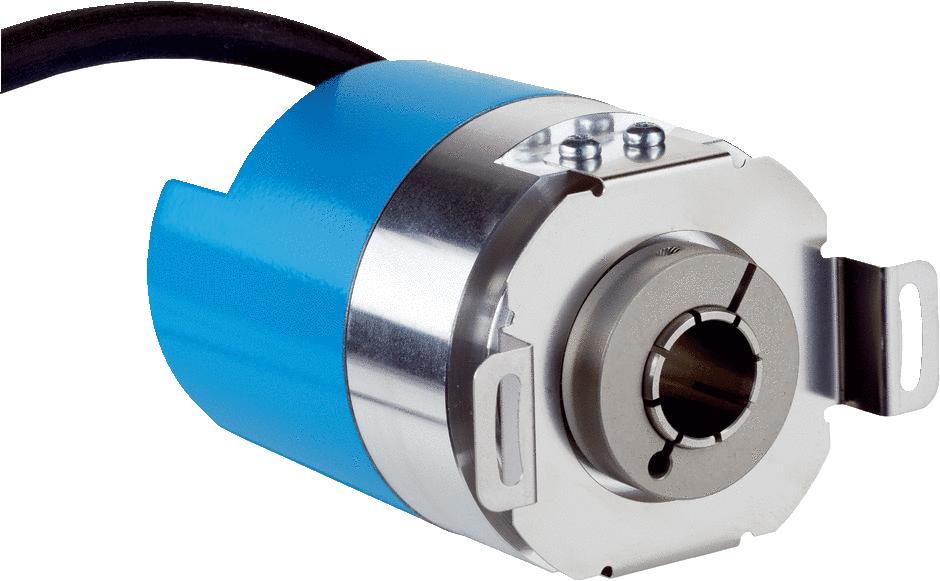

1030012 — ATM60-AAM12X12 Энкодер абсолютный 13 bit

Показать всё Скрыть всё

• Производительность

  Количество шагов на один оборот	8.192 (макс.)
  Количество оборотов	8.192 (макс.)
  Макс. разрешение (в однооборотном, многооборотном исполнении)	8.192 (13 bit), 8.192 (13 bit)Максимально допустимое разрешение: 25 бит (12 бит однооборотный х 13 бит многооборотный или 13 бит однооборотный х 12 бит многооборотный).
  Допуски G	0,25° 1)
  Повторяющееся стандартное отклонение σr	0,1° 2)

  • 1) Согласно DIN ISO 1319-1, верхний и нижний допуск зависят от условий монтажа, указанное значение приводится для симметричного расположения, то есть отклонения в верхнем и нижнем направлении одинаковы.
  • 2) По DIN ISO 55350-13, 68,3 % измеренных величин не выходят за рамки указанного диапазона.

• Интерфейсы

  Интерфейс связи	SSI
  Данные параметрирования	Количество шагов на один оборот Количество оборотов Тип кода Электронная регулировка
  Время инициализации	1.050 ms 1)
  Время построения позиции	0,15 ms
  SSI Тип кода Gray, двоичный Параметрируемая кодовая характеристика CW/CCW Тактовая частота 1 MHz 2) Set (электронная настройка) H-активный (L = 0 - 4,7 V, H = 10 - Us V) V/R (последовательность шагов в направлении вращения) L-активный (L = 0 - 1,5 V, H = 2,0 - Us V)

  • 1) После истечения этого времени можно считывать действительные положения.
  • 2) Минимальный, LOW-уровень (часы+): 500 нс.

• Электрические данные

  Тип подключения	Кабель, 12 жил, радиальная, 5 m
  Диапазон напряжения питания	10 V ... 32 V
  MTTFd: время до опасного выхода из строя	150 лет (EN ISO 13849-1) 1)

  • 1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Механическое исполнение	Глухой полый вал
  Диаметр вала	6 mm, 8 mm, 10 mm, 12 mm, 14 mm, 15 mm x 1/4″, 3/8″, 1/2″ 1)
  Вес	0,4 kg
  Материал, вал	Нержавеющая сталь
  Материал, фланец	Алюминий
  Материал, корпус	Алюминиевое литье
  Пусковой момент	1,2 Ncm, с уплотнением вала
  Рабочий крутящий момент	0,8 Ncm, с уплотнением вала
  Допустимое перемещение вала осевое, статическое/динамическое	± 0,5 mm, ± 0,2 mm
  Допустимое перемещение вала радиальное, статическое/динамическое	± 0,3 mm, ± 0,1 mm
  Допустимая нагрузка на вал	300 N / радиальная 50 N / осевая
  Момент инерции ротора	55 gcm²
  Срок службы подшипника	3,6 x 10^9 оборотов
  Угловое ускорение	≤ 500.000 rad/s²
  Рабочая частота вращения	≤ 3.000 min⁻¹ 2)

  • 1) Втулки-вкладыши на 6, 8, 10, 12 и 14 мм, а также 1/4", 3/8" и 1/2" заказываются отдельно как аксессуар. Для диаметра вала 15 мм втулка-вкладыш не требуется.
  • 2) При расчете диапазона рабочей температуры учитывайте собственный нагрев 3,3 K на 1 000 об/мин.

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3
  Тип защиты	IP67, с уплотнением вала (согласно IEC 60529) 1) IP43, без уплотнения вала, на фланце датчика без уплотнения (согласно IEC 60529) 1) IP65, без уплотнения вала, на фланце датчика с уплотнением (согласно IEC 60529) 1)
  Допустимая относительная влажность воздуха	98 %
  Диапазон рабочей температуры	–20 °C ... +85 °C
  Диапазон температуры при хранении	–40 °C ... +100 °C, без упаковки
  Ударопрочность	100 g, 6 ms (согласно EN 60068-2-27)
  Вибростойкость	20 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)

  • 1) При установленном ответном штекере.

• Классификации

  ECl@ss 5.0	27270502
  ECl@ss 5.1.4	27270502
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270502
  ECl@ss 8.0	27270502
  ECl@ss 8.1	27270502
  ECl@ss 9.0	27270502
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё
