Габаритный чертеж Тип подключения схема соединений, напряжение, I/O схема соединений, разъем энкодера схема соединений, разъем системы подогрева Показать всё Скрыть всёХарактеристики
| ETIM | EC001820 |
|---|---|
| ECl@ss | 27310205 |
| UNSPSC | 43211731 |
| Ethernet | ✔ , UDP/IP |
| Цвет | Серый, с порошковым покрытием |
| Вес, кг | 7 kg |
| Размер | 420 mm x 107 mm x 163 mm |
| Функция | Энкодеры |
| Материал | Алюминий |

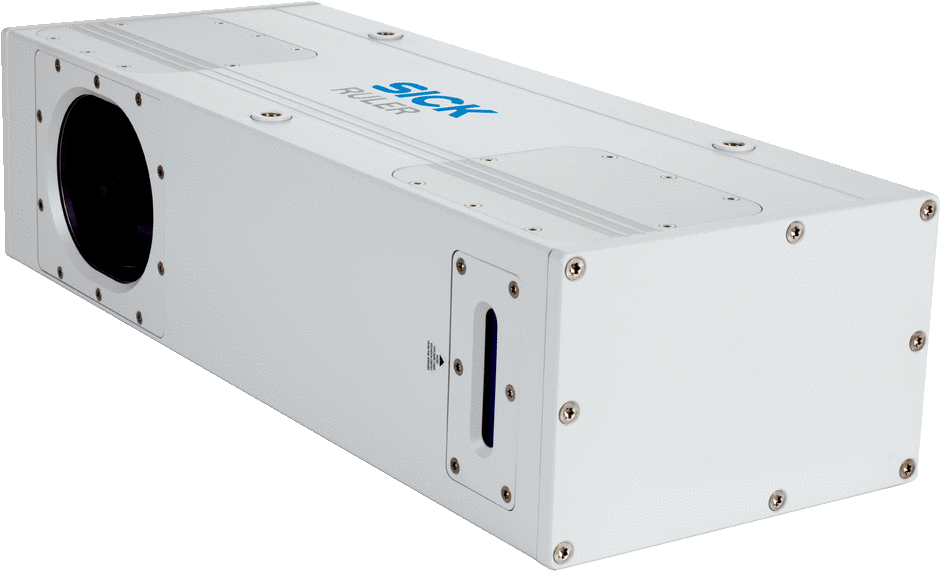

| Описание | Ruler E1200 Н — лазер 2M, нагревательные элементы, макс. 10 тыс. профилей в секунду. Интерфейс Gigabit Ethernet, 1024 x 512 px. |
| Тип защиты | IP65 |
| Соединения | Harting, коннектор Push-Pull (Ethernet)M12, 8-контактный штекер, А-кодир. (питание, I/O)M12, 8-контактный штекер (энкодер)M12, 4-контактный штекер (нагрев) |
| Технология | 3D, LineScan |
| Мощность, Вт | 7 W |
| Класс лазера | 2 (IEC 60825-1:2014, EN 60825-1:2014) |
| Ширина обзора | 500 mm ... 1.550 mm |
| Источник света | Видимый красный свет (Лазер, 660 nm, ± 15 нм) |
| Цифровые входы | 3 x HIGH = 10 ... 28,8 В |
| Область спектра | Ок. 630 nm ... 690 nm |
| Потребление тока | < 1 A, при использовании нагрева постоянный ток < 8 А и ток включения < 20 А |
| Среда разработки | C++ (VS 2005/2008/2010) / C |
| Последовательный | ✔ , RS-422 |
| Постановка задачи | Контроль, Инспекция, Измерение |
| Датчик изображения | CMOS |
| Интерфейс энкодера | RS-422 |
| Рабочее расстояние | 280 mm ... 1.280 mm |
| Разрешение датчика | 1.024 px x 512 px |
| Конфигурационное ПО | Ranger Studio |
| Материал соединений | M12: никелированная медь, Ethernet: термопласт/анодированный алюминий |
| Разрешение 3D-профиля | 1.024 px |
| Операционная система | Windows 7, Windows XP Pro, Windows 10 |
| Остаточная пульсация | < 5 Vss |
| Синхронизация данных | Независимая, запуск энкодера, внешний запуск |
| Примерная зона обзора | 250 mm x 1.200 mm |
| Разрешение серой шкалы | 1.024 px |
| Нагревательный элемент | С подогревом |
| Материал переднего окна | Плоское стекло с антибликовым покрытием |
| Устойчивость к вибрации | 5 g, 58 Hz ... 150 Hz |
| Проверка оттенков серого | ✔ |
| Скорость передачи данных | 1.000 Mbit/s |
| Устойчивость к сотрясениям | 15 г, 3 x 6 направлений |
| Интерфейс программирования | iCon API |
| Максимальный диапазон высоты | 1.000 mm |
| Типичное разрешение по высоте | 0,4 mm 1) |
| Максимальная частота энкодера | 2 MHz |
| С предварительной калибровкой | ✔ |
| Диапазон температур при работе | –30 °C ... +40 °C 1) |
| Диапазон температур при хранении | –30 °C ... +70 °C 1) |
| Последовательный✔ , RS-422ФункцияЭнкодеры | Последовательный |
| Ethernet✔ , UDP/IPСкорость передачи данных1.000 Mbit/s | Ethernet |
| Частота развертки/регенерации изображения | 10.000 3D-профилей/с |
